Motorkerékpár első burkolat fröccsöntő forma

Alapvető előnyei

• Nagy komplex felületformázási képesség: Jártas a nagy méretek, mély üregek és a kétlövéses/többlövéses követelmények kezelésében. A precíziós elválasztóvonal-kialakítás biztosítja a sima, síkba illeszkedő külső vonalakat.
• A osztályú felületi minőségbiztosítás: A formaüregek erős polírozáson vagy finom textúrán mennek keresztül, hogy tükörszerű fényt vagy egyenletes szemcsézetet érjenek el, ami megfelel a motorkerékpárok első burkolatainak megjelenési követelményeinek.
• ThinWall szerkezetvezérlés: A kapu elrendezését és a hegesztési vonalak helyzetét a formaáramlás elemzése optimalizálja, hogy könnyű, vékony falú kialakítást érjen el, miközben megőrzi a merevséget, csökkenti az anyagfelhasználást és a ciklusidőt.
• Forma merevség kialakítása: A nagy formákhoz nagy szilárdságú formaalapokat és vastagított lemezeket használnak, többpontos szorítórendszerekkel kombinálva, hogy minimalizálják a nagy befecskendezési nyomás alatti elhajlást, biztosítva az alkatrész méretstabilitását.

Termékjellemzők

• Precíziós elválasztó vonal tervezés: Az elválasztó vonal illesztési pontossága 0,02 mm-en belül szabályozott, hogy megakadályozza a felvillanást a befogás során, így biztosítva a sima, természetes külső vonalakat.

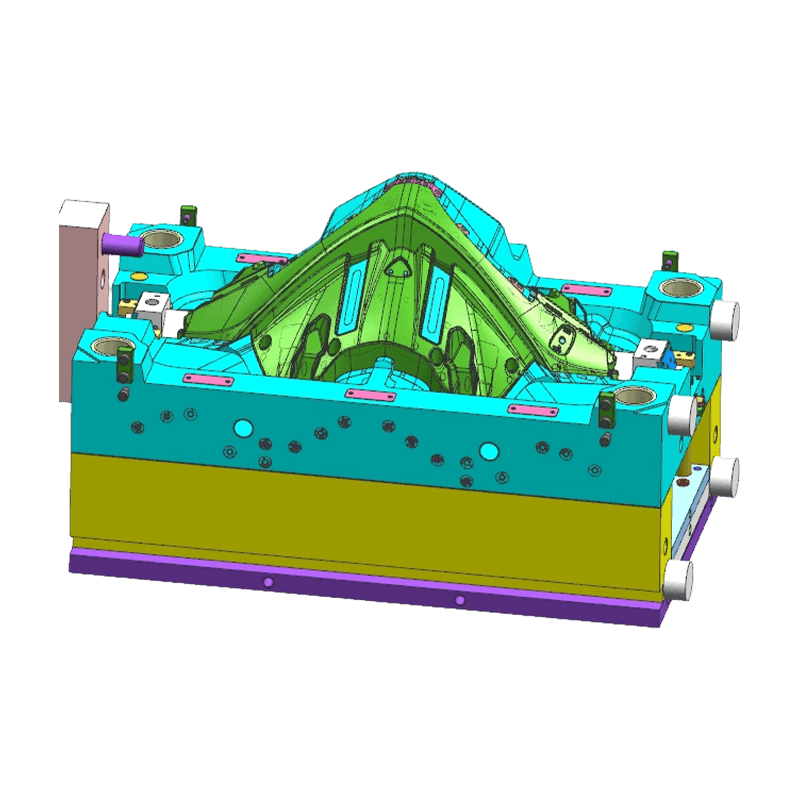

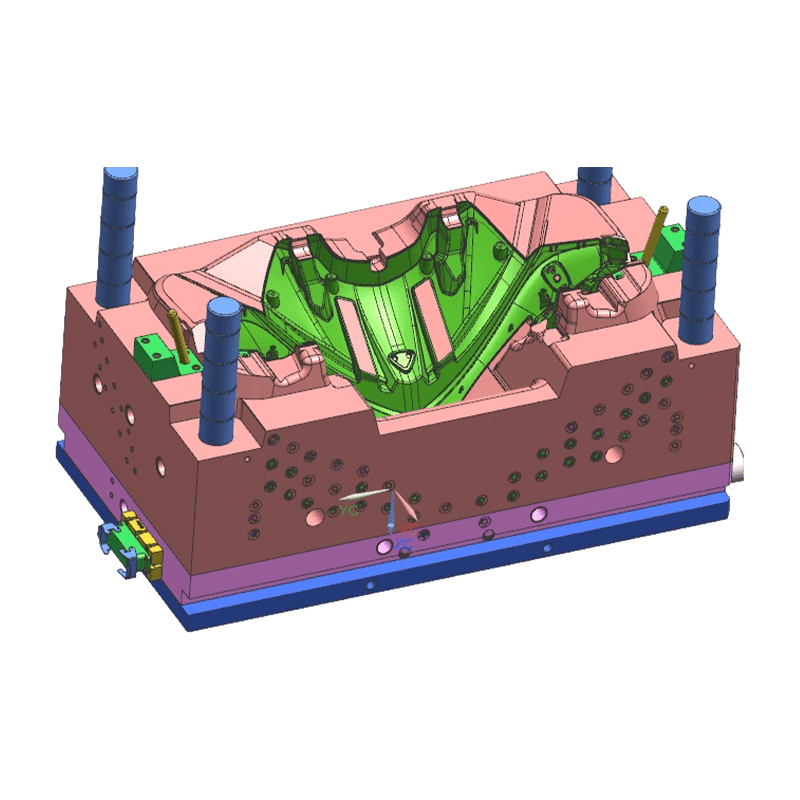

• Integrált mechanizmus tervezés: Az öntőforma csúszkákat, emelőket és hidraulikus maghúzó egységeket integrál, így olyan összetett elemeket alkot, mint az oldalsó rögzítőnyílások, rögzítőelemek és szellőzőrácsok.
• Hőmérséklet-szabályozó rendszer: A hatékony konform hűtőcsatornákat úgy tervezték, hogy biztosítsák a nagy részek egyenletes hűtését, csökkentve a vetemedést és a belső feszültséget.
• Optimalizált szellőzőrendszer: Precíziós szellőztető hornyok vannak elhelyezve az utolsó töltési területeken és az elválasztó vonalak mentén, hogy megakadályozzák az égést vagy a gáz beszorulása miatti rövid lövéseket.
• Kopásállóság és élettartam kialakítás: A kritikus mozgó alkatrészek és a kopásálló területek kopásálló acélt használnak nitridálási vagy bevonatkezeléssel, hogy biztosítsák a stabilitást a hosszú távú tömeggyártás során.

Alkalmazások

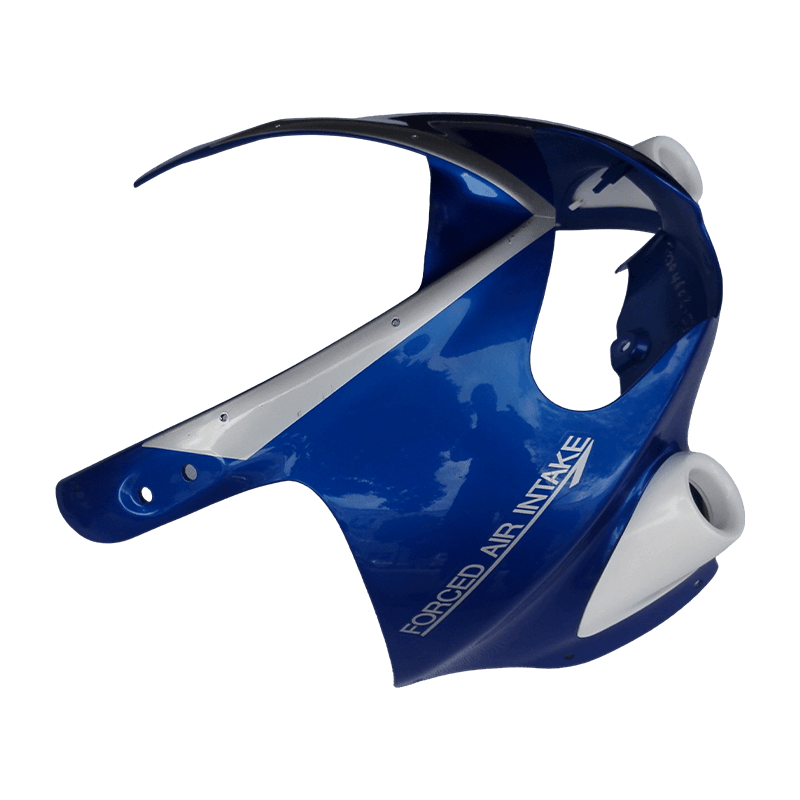

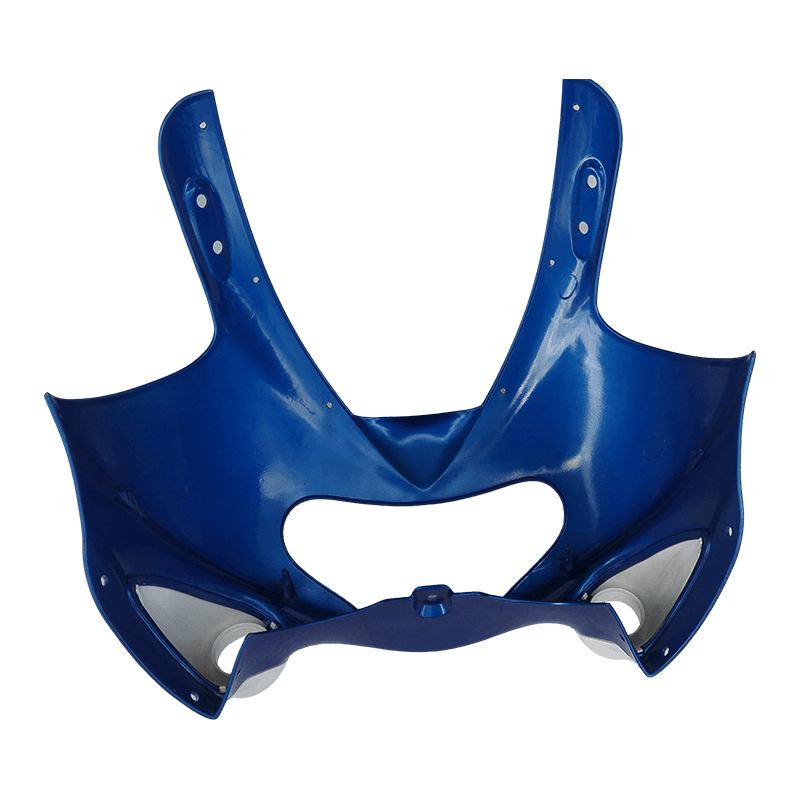

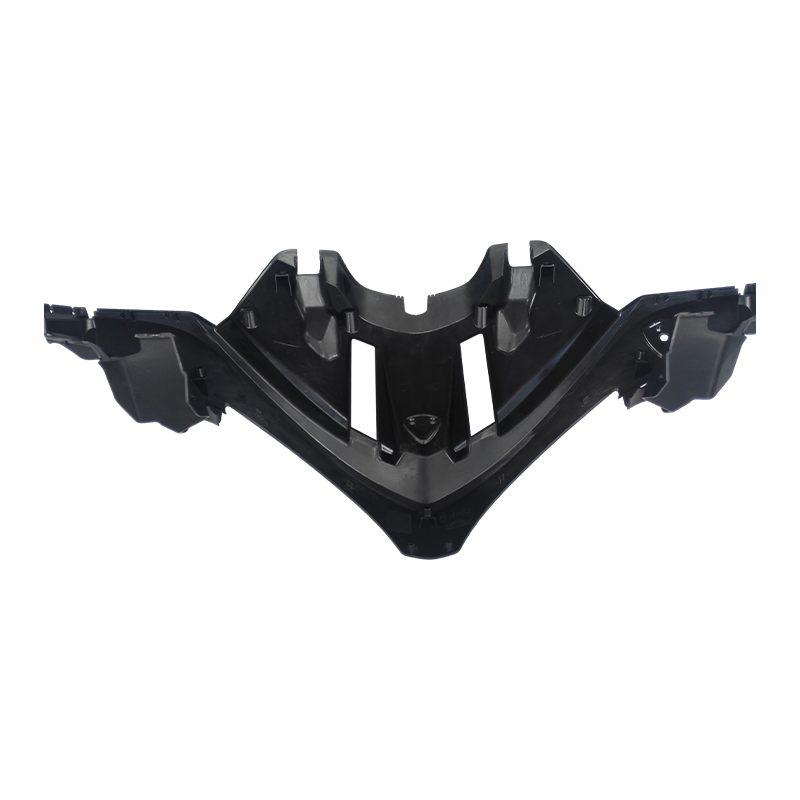

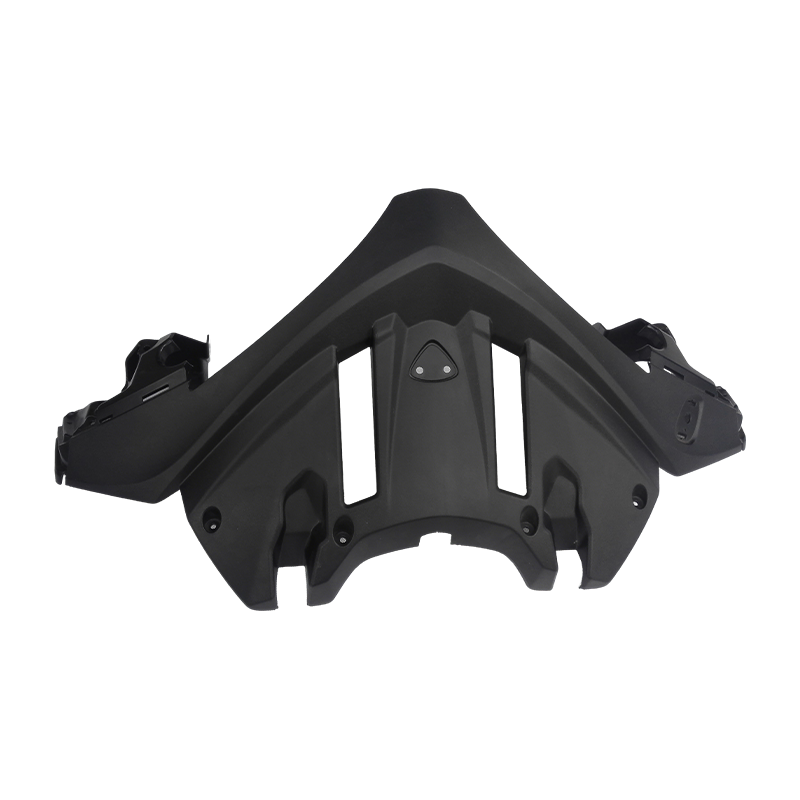

Ezt a formát elsősorban a motorkerékpár-gyártásban használják különféle benzinüzemű és elektromos motorkerékpárok első burkolatának előállítására. Alkalmazható utcai kerékpárokhoz, sportkerékpárokhoz, cirkálókhoz és robogókhoz, amelyeket motorkerékpár-gyártóknak és Tier 1-beszállítóknak szállítanak.

Gyakori problémák és megoldások

• Probléma: Vetedés nagy vékony falú részeken.
  Megoldás: Optimalizálja a kapu helyét és mennyiségét a formaáramlás elemzésével; konform hűtés kialakítása az egyenletes hőmérséklet érdekében; előre beállított deformációellenes kompenzáció a formatervezésben.
• Probléma: Látható hegesztési vonalak a megjelenési felületen.
  Megoldás: Optimalizálja a kapu elrendezését a hegesztési vonalak nem megjelenő területekre való mozgatásához; növelje a szerszám hőmérsékletét vagy használjon szekvenciális szelepes kapuzást; helyezzen el szellőzőnyílásokat a hegesztési vezetékek helyein.
• Probléma: Húzási jelek vagy kilökőtűjelek a megjelenési felületen a kilökődés során.
  Megoldás: A huzatszögek optimalizálása; polírozza vagy bevonja a mély üregfelületeket; optimalizálja a kidobórendszer elrendezését és növelje a kilökési területet.

Fontos megfontolások

• A formatervezés előtt adjon meg teljes 3D-s adatokat a motorkerékpár elülső burkolatáról és az A osztályú felületi követelményekről, egyértelműen meghatározva az elválási vonal helyzetét és megjelenési területeit.
• Pontosan adja meg a műanyag minőségét és az adalékanyagokat (pl. UV-stabilizátorok, üvegszál-tartalom) a zsugorodás beállításához és az acél kiválasztásának értékeléséhez.
• A nagy formák szállítása és tárolása során használjon erre a célra szolgáló támasztóállványokat, hogy megakadályozza a szerszám lábaira ható egyenetlen erőhatásokat, amelyek a lemez deformálódását okozhatják.
• Rendszeresen ellenőrizze a melegcsatorna hőmérséklet-szabályozó rendszerét és a hidraulikus/pneumatikus maghúzó egységek tömítését a megfelelő működés érdekében.

K: 10. Ha fröccsöntött alkatrészeket tartalmazó terméket szeretnék fejleszteni, milyen segítséget tud nyújtani?

Teljes körű támogatást tudunk nyújtani a termékfejlesztés áttekintésétől a szerkezeti tervezésen át a formagyártásig, a térfogat-fröccsöntésig, a nyomtatásig és az összeszerelésig. Együttműködhetünk az ügyfelekkel a termékfejlesztés korai szakaszában, hogy optimalizáljuk a terveket a költségek csökkentése és a jobb gyárthatóság érdekében.

K: 9.Mi a vállalat minőségpolitikája?

A vállalat mindig ragaszkodik a "precíziós, nagy hatékonyságú, kovácsolási minőség" minőségpolitikájához, és elkötelezett amellett, hogy fejlett technológiával és kiváló vezetői csapattal magas színvonalú szolgáltatásokat nyújtson ügyfeleinek.

K: 8. Milyen versenyelőnyei vannak a többi penészgyártó vállalkozáshoz képest?

Előnyeink a szingapúri precíziós formatechnológia, a fejlett gyártóberendezések (kiterjedten importált CNC- és fröccsöntő gépek), az átfogó egyablakos gyártási folyamat (a tervezéstől az összeszerelésig), valamint az IATF 16949 által tanúsított szigorú minőségirányítási rendszerben rejlenek.

K: 7.Kik az Ön fő vásárlói, és mely régiókba exportálják a termékeket?

Jó együttműködési kapcsolatokat alakítottunk ki jól ismert cégekkel, köztük a brit Land Rover és Triumph Motorcycles, a hazai SAIC, Changan, ABB töltőállomások és a japán Tiger Corporation. Termékeinket olyan országokba exportálják, mint Japán, Európa és az Egyesült Államok.
