Hogyan tervezhet fröccsöntő formákat, amelyek megakadályozzák a látható kötött vonalakat a magasfényű, összetett görbületű robothéjfelületeken?

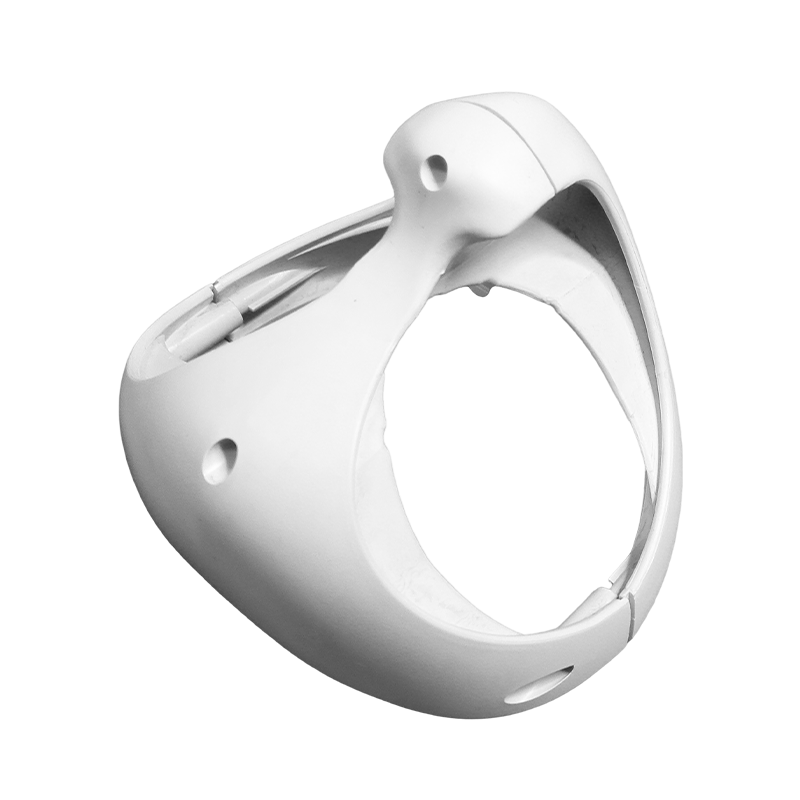

A magasfényű robothéjak (például szervizrobotokhoz, porszívókhoz vagy ipari robotburkolatokhoz) hibátlan esztétikus felületeket igényelnek. A kötött vonal (hegesztési vonal) akkor jön létre, amikor két olvadékfront találkozik egy akadály körül (pl. kiemelkedés, borda vagy nyílás), és nem olvad össze teljesen. Összetett ívelt felületeken ezek a vonalak legelő fényben jól láthatóak, és hibaként érzékelhetők. A látható kötött vonalak megelőzése a következők kombinációját igényli olvadékáramlás szabályozása , kapu elhelyezése , penész hőmérséklet szabályozás , és felülettechnika .
1. Kulcsfontosságú tervezési stratégiák a látható kötött vonalak megelőzésére
| Stratégia | Tervezési módszer | Hatás a kötött vonal láthatóságára | Tipikus paraméter | |
|---|---|---|---|---|
| A kapu helye és száma | Helyezze el a kapu(ka)t úgy, hogy az olvadék elülső konvergenciája a nem látható területeken forduljon elő (pl. a jövőbeni címketerületen, élen vagy egy bepattanó illesztés alatt). Használja szekvenciális szelepes kapuzás a konvergencia teljes kiküszöbölésére. | Csökkenti a láthatóságot "jól láthatóról" "nem észlelhetőre" (1. fokozat az ASTM D2457 szerint). | Szelepkapu késleltetés: 0,1-0,5 s a kapuk között. | |
| Forma hőmérséklet (helyi szabályozás) | Használja független fűtőpatronok vagy olajcsatornák kötött vonalzónák közelében, hogy a helyi formák hőmérsékletét 20-30°C-kal a névleges fölé emelje. | Javítja a molekuláris diffúziót, 40-60%-kal csökkenti a bevágás mélységét a kötött vonalnál. | Névleges: 70–90°C (PC/ABS); Helyi: 100-120°C. | |
| Olvadék elülső sebességű profilozása | Használja nagy sebességű befecskendezés (200-300 mm/s) közvetlenül a kötött vonal kialakítása előtt, hogy növelje az olvadék hőmérsékletét nyírófűtéssel, majd azonnal csökkentse a sebességet a túlpakolás elkerülése érdekében. | 5-10°C-kal megemeli az olvadékhőmérsékletet a kötött vonalnál, javítva az olvadást. | Profil: 80% sebesség → kötött vonalzóna → 120% sebesség 5 mm-re → vissza 80%-ra. | |
| Szellőztetés a kötött vonalnál | Hozzáadás 0,02-0,03 mm mély szellőző pontosan a kötött vonal megjósolt helyén, hogy lehetővé tegye a rekedt levegő távozását, megakadályozva a levegő beszorulását, ami elmélyíti a látható nyomot. | Megszünteti az "ezüst" megjelenést; a vizuális szélességet <0,05 mm-re csökkenti. | Szellőzőfelület hossza: 1-2 mm, majd 0,5 mm-es tehermentesítés. | |
| Forma felületkezelés | Karbantartás SPI A-1 (gyémánt buff) vagy A-2 (6000 szemcseszemcse) befejezni az üreg felületén. A kötött vonalak kevésbé láthatóak az erősen polírozott felületeken, mivel a fényvisszaverődés egyenletesebb. | A visszaverődés szórása csökken, így a kötött vonalak szinte láthatatlanok. | Rz ≤ 0,05 μm. | |
| Anyag (jellemző a robothéjakra) | Forma hőmérséklet (°C) | Olvadási hőmérséklet (°C) | Kötött vonal láthatósága (optimalizálás előtt) | Láthatóság a legjobb gyakorlatok után |
| PC/ABS (pl. Bayblend T65) | 80–100 | 260–280 | Közepes (szélesség 0,15–0,25 mm) | Szinte láthatatlan (szélesség ≤0,05 mm) |
| PC (töltetlen, átlátszó vagy átlátszatlan) | 90–110 | 280–310 | Magas (éles bevágás) | Alacsony (de még mindig látható legelőfénynél szelepzár nélkül) |
| ABS (magas fényű) | 70–85 | 230–250 | Alacsony vagy közepes | Láthatatlan (szellőztetési sebesség profilozással) |
| PC 10%GF (strukturális robothéj) | 90–110 | 280–310 | Magas (GF orientáció javítja a láthatóságot) | Mérsékelt (az eltávolításhoz szelepajtó szükséges) |
