Hogyan akadályozhatja meg, hogy a magasfényű, átlátszó PC-alkatrészeken a nedvesség és a szellőzés miatti ezüst csíkok és buborékok keletkezzenek?
A magasfényű, átlátszó polikarbonátból (PC) fröccsöntött alkatrészekben (pl. autóvilágítás burkolataiban, orvosi eszközök házaiban vagy elektronikus kijelzőlencsékben), ezüst csíkok (más néven splay jelek) és buborékok (üregek vagy gázzsebek) kritikus vizuális hibák, amelyek elfogadhatatlanná teszik az alkatrészeket. Ezeket a hibákat elsősorban az okozza nedvesség a gyantában (A PC higroszkópos és 0,02% nedvesség felett lebomlik) ill nem megfelelő szellőzés (a beszorult levegő vagy a bomlási gázok nem tudnak távozni). Megelőzésükhöz az anyagszárítás, a formatervezés és a folyamatszabályozás kombinációja szükséges.
1. Az ezüstcsíkok és -buborékok kiváltó okai
| Hiba típusa | Elsődleges ok | Megjelenés | Kritikus küszöb |
|---|---|---|---|
| Ezüst csíkok | Nedvesség >0,02% → hidrolízis → gáz (CO₂, H2O gőz) az olvadékfronton kitágul. | Ezüstös, hullámos vonalak az áramlási irány mentén. | PC nedvességtartalom ≤0,015% (szárítógép harmatpontja -40°C, 4-6 óra 120°C-on). |
| Buborékok (üregek) | A rossz szellőzés miatt beszorult levegő vagy a hőbomlás következtében keletkező gáz (olvadékhőmérséklet >320°C). | Kerek vagy hosszúkás gázzsebek a felület közelében vagy vastag falak belsejében. | Szellőztetés mélysége: 0,02-0,03 mm PC-hez (mélyebb villanást okoz). Olvadáspont ≤310°C. |
| Combined (splay buborékok) | Nem megfelelő ellennyomás, nagy csavarfordulatszám → levegő beszorulása az olvadékba. | Kaotikus ezüst csíkok szétszórt mikrobuborékokkal. | Ellennyomás: 5-10 bar; csavarfordulatszám: 40-60 ford./perc. |
2. Megelőzési módszerek – Paraméterek összehasonlítása
| Megelőzési intézkedés | PC-hez ajánlott paramétertartomány | Hatás a hibacsökkentésre | Megvalósítás a Fanze T&M (Jiashan) Co., Ltd.-nél. |
|---|---|---|---|
| Anyagszárítás | Párátlanító szárító, harmatpont -40°C és -50°C között; 120 °C-on 4-6 órán át; nedvesség ≤0,015% (nedvességelemzővel ellenőrizve). | Megakadályozza az ezüstcsíkok >90%-át. | Minden japán/német fröccsöntő gép szárítószárítóval van felszerelve; soron belüli nedvességfigyelés a kritikus átlátszó alkatrészekhez. |
| Szellőző kialakítás | Szellőztetés mélysége: 0.02–0.03 mm; width: 6–10 mm; land length: 1–2 mm; followed by 0.5–1.0 mm deep relief channel. Place at weld lines and last fill areas. | Eltünteti a buborékokat és 60-80%-kal csökkenti az ezüstcsíkokat. | Szabványos szellőző elrendezés minden átlátszó formához; penészfolyás-analízissel igazolva. |
| Befecskendezési sebesség profilozás | Lassú–gyors–lassú profil: 20% sebesség az első 10%-os feltöltéshez (a levegő kiáramlásához), 70–90% a középsőhöz, 30–50% az utolsó 10%-hoz a túlpakolás elkerülése érdekében. | Csökkenti a nyírómelegedést és a gázbeszorulást. | Az ABB tölthető lencseformáihoz és az autók belső átlátszó burkolataihoz használják. |
| Ellennyomás és csavarsebesség | Ellennyomás: 5-10 bar; csavarfordulatszám: 40–60 ford./perc (átlátszatlan gyantáknál alacsonyabb, mint a normál 80–100 ford./perc). | Megakadályozza a levegő elszívását és a súrlódásos felmelegedést. | Szabványos folyamatbeállítások minden átlátható PC-feladathoz. |
| A penész hőmérséklete | Magas formahőmérséklet: 80-100°C (olajos vagy elektromos fűtés javasolt). | Javítja az olvadék áramlását, és lehetővé teszi a rekedt levegő távozását a fagyás előtt. | Víz/olaj hőmérséklet szabályozókkal és konform fűtési csatornákkal érhető el. |
3. A Fanze T&M (Jiashan) Co., Ltd. által használt fejlett technikák.
- Vákuumos légtelenítés : Nagy átlátszó részeknél (pl. fényszóróburkolatok) aktív vákuumot alkalmaznak a szellőzőcsatornákon (0,5–0,8 bar abszolút nyomás), hogy az olvadék megérkezése előtt eltávolítsák a rekedt levegőt.
- Formabevonat a gázkibocsátáshoz : A PVD vagy tapadásgátló bevonat (pl. TiN vagy DLC) az üregfelületeken csökkenti a gáz tapadását és javítja a légtelenítés hatékonyságát.
- Simultán mérnöki munka : Formaépítés előtt a cég fut Mouldflow gázelszívás szimuláció szellőzőnyílások azonosítására és hozzáadására az előre jelzett légcsapda helyeken.
- Ellenőrzési jegyzőkönyv : Minden lövést ellenőriznek alatta 5000 lux háttérvilágítás ezüst csíkokhoz és buborékokhoz; Cpk ≥ 1,33 a hibamentes arányért.
4. Három GYIK (beleértve a cég bemutatását is)
GYIK 1: Eltávolíthatók az ezüstcsíkok polírozással vagy bevonattal a formázás után?
V: Nem. Az ezüst csíkok felszín alatti degradációs jelek vagy gázcsatornák belül a műanyag mátrix. Az öntés utáni polírozás, festés vagy bevonat nem küszöbölheti ki őket. Az egyetlen megoldás a megelőzés szigorú szárítás és optimalizált légtelenítés . A Fanze T&M (Jiashan) Co., Ltd. az első lövéseknél >98%-os ezüstcsíkmentességet garantál párátlanító szárítók (harmatpont -50°C) és precíziós légtelenítés használatával. A legnagyobb optikai tisztaságot igénylő ügyfelek számára a cég kínál magasfényű átlátszó PC fröccsöntő forma megoldások integrált vákuumszellőztetéssel és formaáramlás-ellenőrzéssel.
2. GYIK: Mekkora a megengedett legnagyobb szellőzési mélység a számítógép számára a villanás elkerülése érdekében, és hogyan ellenőrizhető?
V: PC esetében a biztonságos szellőzési mélység az 0,020-0,030 mm (0,0008–0,0012 hüvelyk). A mélyebb szellőzőnyílások villogást okoznak; a sekélyebb szellőzőnyílások felfogják a gázt és buborékokat okoznak. A Fanze T&M (Jiashan) Co., Ltd. a szellőzőnyílás mélységét a precíziós hézagmérő (Japán gyártmányú, ±0,001 mm) minden szerszámon az összeszerelés során és 50 000 ciklus után. A cég is használja lépcsőzetes légtelenítés : 0,02 mm mélység először 2 mm talajon, majd 0,05 mm, majd 0,5 mm teljes dombormű. Ezt a kialakítást a Japanese Tiger Electric és az ABB átlátszó lencseformáira érvényesítették.
3. GYIK: Milyen konkrét tapasztalatokkal rendelkezik a Fanze T&M (Jiashan) Co., Ltd. a magasfényű átlátszó PC-formákban?
V: A Fanze T&M (Jiashan) Co., Ltd.-t 2005-ben alapították, és precíziós fröccsöntő szerszámokra és fröccsöntő alkatrészekre specializálódott. A cég 2016-ban költözött a Guigu Parkba, Jiashan megyébe, ahol 14 000 m² hasznos üzemterület és körülbelül 100 alkalmazott található. Japánból és Németországból importált CNC-, szikraforgácsoló-, lassan mozgó huzalvágó gépekkel és nagy teljesítményű fröccsöntő berendezésekkel rendelkezik. A cég IATF16949 tanúsítvánnyal rendelkezik, és jó együttműködési kapcsolatokat épített ki vele Brit Land Rover Motors, Triumph Motorcycles, ABB töltőállomások és japán Tiger Electric .
A specifikus átlátszó PC-s öntőforma tapasztalat a következőket tartalmazza:

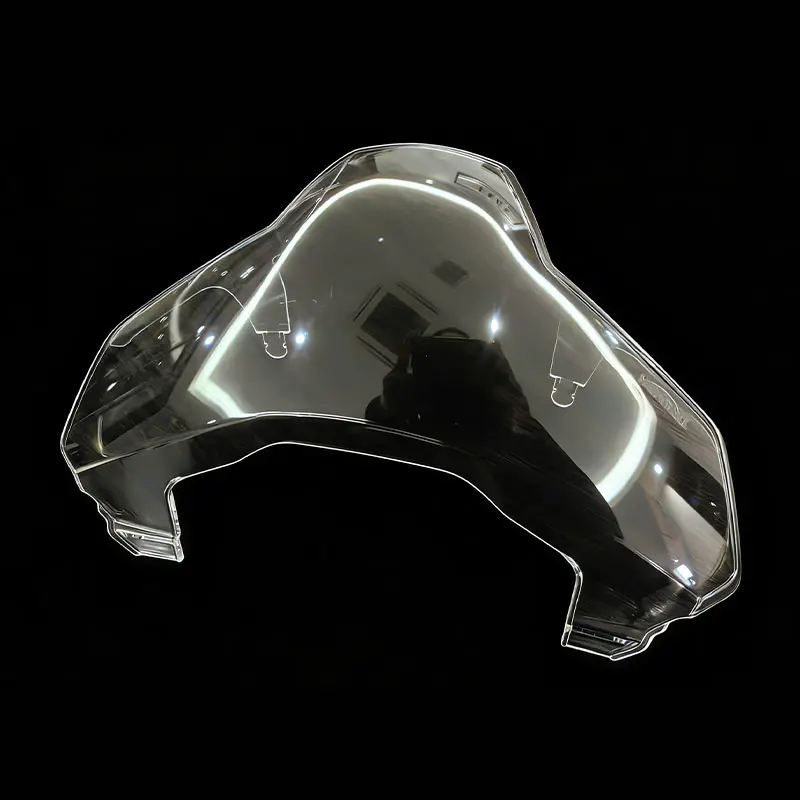

- Autóipari fényszóró belső lencse SAIC-hoz : Nulla ezüstcsíkot értünk el vákuumszellőztetéssel. Formaáramlásra optimalizált kapuhelyek. Fényáteresztés >89% 3 mm vastagságnál.
- EV töltőhalom kijelző fedele (ABB) : Buborékmentesen, öntött UV stabilizátorral készül; átment a 2000 órás QUV teszten sárgás nélkül.
- Orvosi eszköz átlátszó ablak japán OEM-hez : ≤0,015% nedvességtartalom fenntartása a soron belüli harmatpont figyeléssel; Cpk az egyértelműség kedvéért osztályzat = 1,45.
A cég betartja a minőségpolitikát "pontosság, nagy hatékonyság, öntési minőség" és világszerte nagy dicséretet nyert az ügyfelektől.
