Miért kritikus a hegesztési vonal elhelyezése az ütési szilárdság és az esztétikai elfogadottság szempontjából a motorkerékpár-burkolat fröccsöntő szerszámainál?
A motorkerékpárok burkolatain (pl. első burkolatok, oldalburkolatok, farokrészek) hegesztési vonal képződik, amikor két olvadékfront találkozik az üreg feltöltése során. A rejtett részekkel ellentétben a burkolatok teljesen szabadon vannak, és gyakran magasfényű vagy fémes felülettel vannak festve. A hegesztési vonal rossz elhelyezése a látható felületi nyomok (legelő fény alatt elutasítható) és lokalizált gyenge zónák amelyek ütközés vagy vibráció során megrepedhetnek. Ezért a hegesztési vonal helyének ellenőrzése nem csak esztétikai követelmény, hanem biztonsággal kapcsolatos mechanikai követelmény is a vezetőt és a belső alkatrészeket védő alkatrészek esetében.
1. Ütésszilárdság vs. hegesztési vonal helyzete
| Hegesztési vonal helye | Tipikus ütési szilárdság megtartása* | Ütközés alatti hibaüzem (pl. kődarab vagy csepp) | Kockázati szint |
|---|---|---|---|
| Lapos, szerkezet nélküli területen | 50-70% alapanyag | Látható felületi repedés, de egy része sértetlen maradhat | Alacsonytól közepesig |
| Szerelési kiemelkedés, bordametszéspont vagy él közelében | 30-50% alapanyag | A repedés a nyúlványon keresztül terjed → rögzítőelem elvesztése → burkolat leválása | Magas |
| Éles görbület vagy szellőzőnyílás mentén | <30% alapanyagból | Hirtelen törékeny törés, különösen ABS-en vagy PC/ABS-en alacsony hőmérsékleten (-20°C) | Kritikus |
*ABS vagy PC/ABS (tipikus fedőanyagok) visszatartási értékei a hegesztési vonalnál a nem hegesztési területhez viszonyítva, műszeres zuhanó csapással mérve (ASTM D3763).
2. Esztétikai elfogadási kritériumok a motorkerékpárok burkolatán lévő hegesztési vonalakhoz
| Befejezés típusa | Megengedett hegesztési vonal láthatósága | Ellenőrzési módszer | Tipikus vásárlói igény (pl. Triumph, Harley, japán OEM-ek) |
|---|---|---|---|
| Magas-gloss painted (base coat clear coat) | Nem látható bármilyen szögben vagy fényforrás alatt | Grazer fényellenőrzés (500-1000 lux, 45°-os elforgatás) | Zéró tolerancia → a hegesztési vezetékeket a rejtett felületekre kell visszahelyezni, vagy szelepzárral meg kell szüntetni. |
| Matt vagy texturált felület (pl. TPE felülöntött) | Enyhén látható (nem tapintható, szélessége ≤0,1 mm) | Látható szabad szemmel 500 mm távolságból | Csak az alsó oldalhuzatokon vagy az ülés alatti területeken megengedett. |
| Szénszálas megjelenés / fóliabetét öntött | Abszolút nem látható (megszakítja a minta folytonosságát) | 2x-es nagyítás alatt látható | A hegesztési vonalnak a mintatörésre vagy a tervezési vonalra kell esnie. |
3. Hogyan szabályozza a Fanze T&M (Jiashan) Co., Ltd. a hegesztési vonal helyzetét a motorkerékpár-fedő formáknál
- Formaáramlás szimuláció : Az Autodesk Moldflow-t vagy a Moldex3D-t használja a hegesztési vonal elhelyezkedésének előrejelzésére a tervezési szakaszban. A hegesztési vonalakat szándékosan nem látható területekre tolják el (pl. a rács mögé, az elválasztó vonalak mentén vagy a dekoratív matricák alá).
- Kapu helyének és számának optimalizálása : Összetett burkolatokhoz (pl. több nyílással rendelkező első burkolat) kiválasztja 4-6 szelepes kapu szekvenciális nyitással a hegesztési vonalak teljes kiküszöbölésére az A osztályú felületeken.
- Helyi légtelenítés és olvadékhőmérséklet szabályozás : Növeli az öntőforma hőmérsékletét (10-20°C-kal) és a szellőző mélységet (0,03-0,05 mm) a kritikus hegesztési vonalzónákban, hogy javítsa a molekuláris diffúziót és csökkentse a vizuális kiemelkedést.
- Injekciós profilalkotás : Lassú–gyors–lassú sebességprofilt alkalmaz, hogy a hegesztési vonalakat vastagabb, kevésbé látható szakaszokba tolja, miközben az ütési szilárdságot 70% feletti megtartása mellett tartja.
Ezeket a technikákat a gyártási formákon validálták Triumph motorkerékpárok (Egyesült Királyság) és hazai motorkerékpár-gyártók, Cpk ≥ 1,33 mind az ütési szilárdság, mind a felület megjelenése tekintetében.
4. GYIK
GYIK 1: Teljesen kiküszöbölhető a hegesztési vonal egy nagy, összetett motorkerékpár burkolaton?
V: Használatával teljes eltávolítása lehetséges szekvenciális szelepes kapu melegcsatornás rendszerek és gondos formatervezés, de ez 25-40%-kal növeli a penész költségét. A legtöbb alkalmazáshoz a Fanze T&M (Jiashan) Co., Ltd. ajánlja stratégiai újrapozícionálás a hegesztési vezetékek rejtett vagy alacsony feszültségű területekre való kiterjesztése, nem pedig teljes megszüntetése. A látható felületeken abszolút nulla hegesztési vonalakat igénylő ügyfelek számára a cég kínál motorkerékpár burkolatok karosszéria műanyag fröccsöntő forma megoldások 6 szelepes szekvenciális kapuzással, amint azt sikeresen szállították a Triumph csúcskategóriás burkolati projektjéhez.
2. GYIK: Hogyan befolyásolja a hegesztési vonal helyzete az ütésállósági tanúsítványt (pl. ECE 22.06 sisakokra vagy motorkerékpárok burkolatára vonatkozó előírások)?
V: Noha a burkolatok nem olyan mértékben biztonsági szempontból kritikusak, mint a sisakok, sok eredeti gyártó megköveteli a gyártói szabványok szerinti ütésvizsgálatot (például 5 kg-os tömeg 500 mm-ről való ledobása). A rosszul elhelyezett hegesztési vonal csökkentheti az ütési szilárdságot több mint 50% , ami a teszt sikertelenségéhez vezet. A Fanze T&M (Jiashan) Co., Ltd. az IATF16949 eljárásokat követi a hegesztési vonalak elhelyezkedésének dokumentálására a formaáramlási jelentésben, és az ütési szilárdságot műszeres dart ütközés segítségével ellenőrzi a tényleges hegesztési vonalzónákból kivágott öntött mintákon. Minden hegesztési vezetéknek meg kell tartania az alapanyag ütési energiájának ≥70%-át.
3. GYIK: Milyen konkrét tapasztalatai vannak a Fanze T&M (Jiashan) Co., Ltd.-nek a kritikus hegesztési vonalkövetelményeket támasztó motorkerékpár-védőformák terén?
V: A Fanze T&M (Jiashan) Co., Ltd.-t 2005-ben alapították, és precíziós fröccsöntő szerszámokra és fröccsöntő alkatrészekre specializálódott. A cég 2016-ban költözött a Guigu Parkba, Jiashan megyébe, ahol 14 000 m² hasznos üzemterület és körülbelül 100 alkalmazott található. Japánból és Németországból importált CNC-, szikraforgácsoló-, lassan mozgó huzalvágó gépekkel és nagy teljesítményű fröccsöntő berendezésekkel rendelkezik. A cég IATF16949 tanúsítvánnyal rendelkezik, és jó együttműködési kapcsolatokat épített ki vele Brit Triumph motorkerékpárok , hazai SAIC, Changan és Japanese Tiger Electric.
A speciális motorkerékpár-fényezési tapasztalat a következőket tartalmazza:

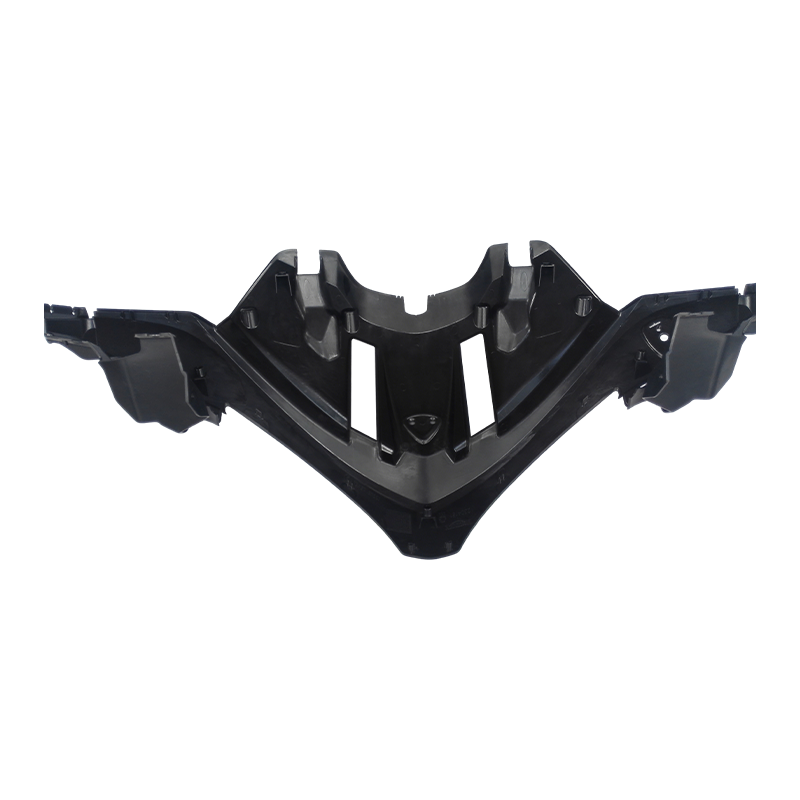

- Első burkolat forma a Triumph Street Triple számára : Használt 6 szelepes kapu Formaáramlási áthelyezés, hogy nulla látható hegesztési vonal érhető el a magasfényű festett felületen.
- Oldalsó takaró forma hazai 400cc-es sportkerékpárhoz : A hegesztési vonal sikeresen elrejtve a légbeszívó rács mögé, 78%-os ütési szilárdság megtartással (a korábbi beszállítói tervezés 45%-ával szemben).
- Farokrész forma integrált LED házzal : A hegesztési vonal természetes él mentén helyezkedik el, hogy elkerülje a fényátlátszó terület interferenciáját.
A cég betartja a minőségpolitikát "pontosság, nagy hatékonyság, öntési minőség" és világszerte nagy dicséretet nyert az ügyfelektől.
Melyek a kritikus szempontok a kapu helyének kiválasztásánál az A osztályú motorkerékpár karosszériaformáinál, hogy elkerüljék a szaggatást és az áramlási nyomokat?
Az A osztályú motorkerékpár karosszériarészein (pl. első burkolatok, oldalsó panelek, hátsó burkolatok), jetting (kígyószerű folyásnyomok a vastag üregbe jutó nagy sebességű olvadéktól) és áramlási jelek (látható hullámzás vagy habozás) elfogadhatatlan hibák. A kapu elhelyezkedése a legbefolyásosabb tervezési paraméter ezeknek a hibáknak a fémvágás előtti kiküszöbölésére. A rossz kapuválasztás költséges öntőforma-újramunkához vagy a látható részek elutasításához vezet, különösen a Triumph, Honda vagy Ducati márkák által igényelt magasfényű festett felületeknél.
1. Kritikus szempontok a kapu helyének kiválasztásához
| Megfontolás | Tervezési stratégia a becsapódások és folyásnyomok elkerülésére | Tipikus paraméter/előny | Jelentkezés a Fanze T&M (Jiashan) Co., Ltd.-nél. |
|---|---|---|---|
| Sugárzás megelőzése (első olvadékbejutás) | Helyezze a kaput merőlegesen vagy érintőlegesen a borda, főnök vagy vastagabb falszakasz (≥2,5 mm), így az olvadék közvetlenül a belépés után ütközik egy akadályba. | 40-60%-kal csökkenti a kezdeti sebességet; kiküszöböli a kígyóáramlást. | A Triumph elülső burkolaton használt forma – a kapu egy dekoratív horony mögött található, így 10 000 lövés során nulla sugárterhelési hiba keletkezik. |
| Az áramlási hossz egyenletessége | Középső kapu (egyetlen) vagy több kapuval kiegyensúlyozott futó hogy minden áramlási front egyszerre érje el a széleket. | Megakadályozza a habzás nyomait és a lefagyást; ≥70%-kal csökkenti az áramlási jel láthatóságát. | Nagy oldalfalra alkalmazható hazai 400 köbcentis sportmotorokhoz – 2 kapu kiegyensúlyozott H-futóval. |
| Távolság a vékony falaktól | Helyezze el legalább a kaput 10-15 mm távolságra a vastagság hirtelen csökkenésétől (pl. 2,0 mm-ről 1,2 mm-re). | Elkerüli az áramlási tétovázást és az áramlási nyomokat. | Szabványos tervezési szabály minden Fanze T&M (Jiashan) Co., Ltd. A osztályú szerszámban. |
| Kaputípus kiválasztása | Használja ventilátorkapu vagy füles kapu nagy sík területekhez; tengeralattjáró (alagút) kapu rejtett területekhez; szelepes kapu többpontos szekvenciális kitöltéshez. | A ventilátorkapu 3–5-szörösére csökkenti az olvadék elülső sebességét a csapos kapuhoz képest; a szelepajtók kiküszöbölik a hegesztési vonalakat. | A hátsó hátsó burkolaton (ABS) felhelyezett ventilátorkapuk megakadályozzák az áramlási nyomokat a gravírozott logóterület közelében. |
| Formaáramlás szimuláció validation | Futtasson szimulációt a szerszámozás előtt a sugárhajtás sebességének előrejelzéséhez ( <150 mm/s ajánlott ) és áramlási jel index ( FMI < 0,8 ). | Optimalizálja a kapu helyét 3-5 iterációban; 50%-kal csökkenti a próbalövések számát. | Szabványos IATF16949 eljárás minden új motorkerékpár-karosszéria formához. |
2. Paraméterek összehasonlítása: Kaputípusok vs. Hibamegelőzés A osztályú felületeken
| Kapu típusa | Tipikus alkalmazások motorkerékpár karosszériáján | Sugárzási kockázat | Flow Mark Control | Gate Vestige láthatósága | A festett felületet részesíti előnyben? |
|---|---|---|---|---|---|
| Csapkapu (közvetlen) | Kis burkolatok, tükörházak | Magas (if not obstructed) | Közepes | Látható (utóvágás szükséges) | Nem (kivéve a rejtett arcot) |
| Ventilátorkapu | Oldalsó burkolatok, hátsó burkolatok | Alacsony (olvadék terjedése) | Kiváló | Alacsony (vékony, széles tanú) | Igen (a nem látható szélen) |
| Fülkapu | Hosszú vékony panelek (hasserpenyők) | Alacsony | Jó | Közepes (tab removed) | Igen (vágott és polírozott) |
| Tengeralattjáró (alagút) | Bordázott rejtett területek | Közepes (depends on rib design) | Jó | Nincs (automatikus lekapcsolás) | Igen – ha a kapu nem A oldalon van |
| Szekvenciális szelepes kapu | Nagy, összetett burkolatok (első burkolat) | Nagyon alacsony (szabályozott nyitás) | Kiváló (no flow marks) | Minimális (gyűrű jel) | Igen (prémium megoldás) |
3. Hogyan valósítja meg a Fanze T&M (Jiashan) Co., Ltd. a kapu helyének optimalizálását
- Több iterációs formaáramlás elemzés : Minden A osztályú motorkerékpár karosszériaforma legalább 3 szimulációs iteráción esik át. A cég használ sugárhajtási sebesség (<150 mm/s) és nyírási sebesség (<40 000 1/s) kulcsfontosságú elfogadási kritériumként, mielőtt a formatervezést acélvágáshoz kiadják.
- Fizikai akadályok tervezése : Ahol elkerülhetetlen a sugárveszély, a tervezők hozzáteszik a ideiglenes borda vagy csap a kapuval szemben, hogy megtörje az olvadéksugarat. Ez a funkció később eltávolítható szikraforgácsolással vagy kézi polírozással.
- Kapunyomok kezelése : Festett karosszéria esetén a kapukat mindig a B-felület (nem látható oldal) vagy két összeszerelt alkatrész leendő elválasztó vonala mentén (pl. oldalburkolat alsó széle).
- Gyártás érvényesítése : Az első 100 lövést ellenőrzi grazer light (500-1000 lux, 45°-os elforgatás) folyásnyomokhoz, sugárhajtáshoz és kaputanúhoz. Bármilyen hiba kiváltja a kapu módosítását a tömeggyártás előtt.
4. Három GYIK (beleértve a cég bemutatását is)
1. GYIK: Egyetlen kapu nagy oldalburkolaton (pl. 800 mm hosszú) teljesen elkerülheti az áramlási nyomokat?
V: Nagy motorkerékpár karosszériaelemeknél ritkán elegendő egyetlen kapu az áramlási nyomok elkerülésére, mivel az olvadék eleje lehűl és tétovázik, mielőtt elérné a túlsó végét. A Fanze T&M (Jiashan) Co., Ltd. bármelyiket ajánlja két ventilátorkapu kiegyensúlyozott futófelülettel vagy a melegcsatorna szelepes kapukkal . A prémium felületi minőséget igénylő ügyfelek számára a cég kínál motorkerékpár burkolatok karosszéria műanyag fröccsöntő forma megoldások szekvenciális szelepes kapuzással, amely az olvadékfront előrehaladásának szabályozásával megszünteti az áramlási nyomokat. Ezt sikeresen alkalmazták a Triumph 800 mm-es első burkolat formájához.
2. GYIK: Hogyan állíthatja be a kapu elhelyezkedését, miután a forma már meg van építve, ha folyási nyomok jelennek meg a próba során?
V: Az építés utáni kapucsere költséges, de lehetséges. A Fanze T&M (Jiashan) Co., Ltd. három korrekciós módszert alkalmaz preferencia sorrendben:
- Injekciós profilalkotás : Csökkentse az első fokozat befecskendezési sebességét 30-50%-kal, hogy elkerülje a fröccsöntést a forma módosítása nélkül.
- A penész hőmérsékletének növekedése : Növelje a helyi formahőmérsékletet 10-20°C-kal a kapu közelében további fűtőelemek segítségével (ha fűtőnyílásokkal van kialakítva).
- A kapu geometriájának módosítása : A kapu megmunkálása csapról ventilátor típusra (2-3 napos átfutási időt növel), vagy a kapuval szemben akadályt helyezzen el.
Az ilyen utómunkálatok elkerülése érdekében a vállalat jelentős összegeket fektet be a szerszámozás előtti pontos formaáramlás-szimulációba, így az iparági átlaghoz képest több mint 60%-kal csökkenti a kísérletekkel kapcsolatos változtatásokat.
3. GYIK: A Fanze T&M (Jiashan) Co., Ltd.-nek van-e konkrét tapasztalata a nagy fényű festett felületekhez készült motorkerékpár-karosszéria-formák terén?
V: Igen. A Fanze T&M (Jiashan) Co., Ltd.-t 2005-ben alapították, és precíziós fröccsöntő szerszámokra és fröccsöntő alkatrészekre specializálódott. A cég 2016-ban költözött a Guigu Parkba, Jiashan megyébe, ahol 14 000 m² hasznos üzemterület és körülbelül 100 alkalmazott található. Japánból és Németországból importált CNC-, szikraforgácsoló-, lassan mozgó huzalvágó gépek és nagy teljesítményű fröccsöntő berendezések tulajdonosai. A cég IATF16949 tanúsítvánnyal rendelkezik, és jó együttműködési kapcsolatokat épített ki vele Brit Triumph motorkerékpárok , hazai SAIC, Changan és Japanese Tiger Electric.
Konkrét motorkerékpár-karosszéria példák a következők:
- Triumph Street Tripla elülső burkolat : 6 szekvenciális szelepes tolózár, nulla befúvási/áramlási jel az A osztályú festett felületen (2K festék átlátszó bevonattal).
- Hazai 600 köbcentis sportkerékpár oldalburkolat (ABS PC) : Két ventilátorkapu a légbeszívó rácsok mögött – az áramlási nyomok teljesen rejtve, ütési szilárdság >65 kJ/m² a hegesztési vezetékeknél.
- Hátsó ülés burkolat japán OEM-hez (PBT ASA) : Egyetlen tengeralattjáró kapu a B-felületen, az áramlási nyomokat kiküszöböli az optimalizált futóegyensúly és a formahőmérséklet (85°C).
A cég betartja a minőségpolitikát "pontosság, nagy hatékonyság, öntési minőség" és világszerte nagy dicséretet nyert az ügyfelektől.
