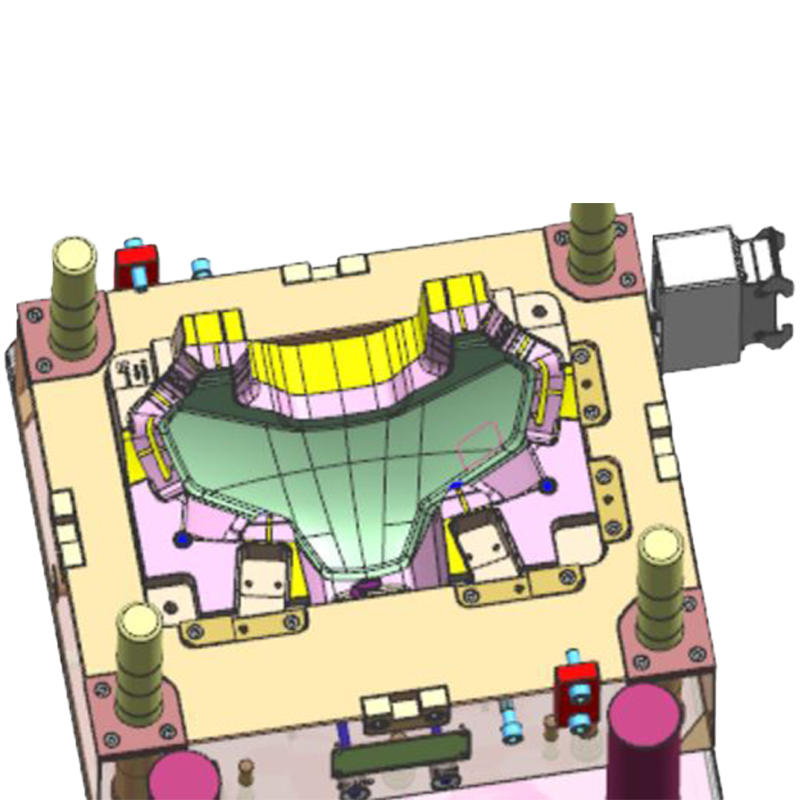

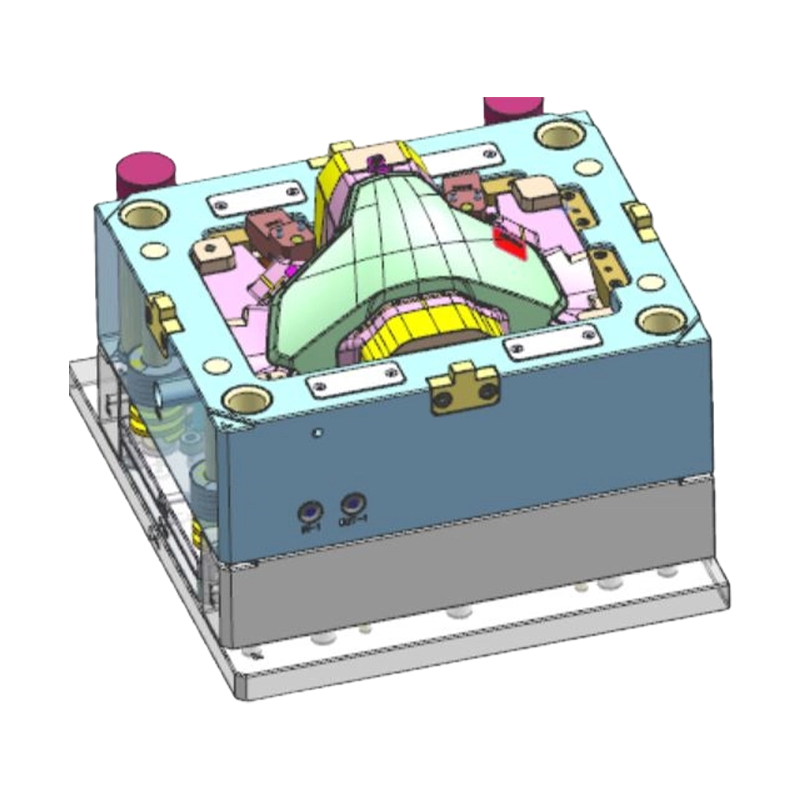

Motorkerékpár fényszóró lencse befecskendező forma

Alapvető előnyei

• Optikai minőségű átlátszóság: A formaüreg nagy sebességű, magasfényű polírozáson esik át, így Ra 0,012 μm-nél kisebb felületi érdesség érhető el, biztosítva, hogy a PC-anyag folyási nyomok vagy homályosság nélkül legyen megöntve, és megfelel az optikai áteresztőképességi szabványoknak.
• Precíziós optikai felületi replikáció: Az ügyfelek által biztosított optikai digitális modelleken alapuló nagy pontosságú CNC megmunkálás és EDM technológia a lencsefelület Fresnel-mintázatának vagy fényeloszlási textúrájának pontos megismétlésére szolgál.
• Belső stresszkontroll technológia: Optimalizálja a kapu elhelyezkedését és a töltési sebességet a formaáramlás-elemzés révén, kombinálva a szekvenciális szelepajtó-vezérléssel, hogy minimalizálja a belső feszültséget, és megakadályozza a feszültség kifehéredését vagy repedését.
• Forma termikus egyensúly kialakítása: A PC-anyagok magas hőmérsékletű fröccsöntési jellemzőihez tervezett hatékony fűtő/hűtő kör egyenletes formahőmérsékletet biztosít, és csökkenti a hőmérséklet-változások okozta egyenetlen zsugorodást és kettős törést.

Termékjellemzők

• Tükörpolírozott üregek: Az üregek és magok kiváló minőségű öntőacélból (pl. S136 vagy 2403) készülnek, vákuum-hőkezelésen és kriogén kezelésen, majd tükörfényezésen mennek keresztül az átlátszó és hibátlan alkatrészfelület biztosítása érdekében.
• Precíziós optikai betétek: A fényelosztó terület cserélhető optikai betétszerkezetet használ az egyszerű optikai beállítás és karbantartás érdekében. A lapka megmunkálási pontossága ±0,005 mm-en belül szabályozható.
• Hot Runner rendszer: Szelep típusú kapu melegcsatornás rendszerrel felszerelve, amely lehetővé teszi a szekvenciális szelepvezérlést, kiküszöböli a hegesztési vonalakat és hibátlan optikai felületet biztosít.
• Szellőzőrendszer kialakítása: Az optikai felület szélein és a végső töltési területen precíziós légtelenítő csatornák vannak beépítve, hogy megakadályozzák a párásodást vagy a gázpangás okozta rövid lövéseket.
• Kidobási rendszer védelme: A nagyméretű kilökőlemez és a többpontos kilökési kialakítás, valamint a kilökési sebesség szabályozása megakadályozza a kilökődési nyomokat vagy karcolásokat az átlátszó alkatrészek kilökődése során.

Alkalmazások

Ezt a formát elsősorban motorkerékpár-világítási rendszerekben használják átlátszó fényszórólencsék előállítására különféle benzinüzemű és elektromos motorkerékpárokhoz. Alkalmas utcai kerékpárokhoz, sportkerékpárokhoz, cirkálókhoz, kalandkerékpárokhoz és robogókhoz, motorkerékpár OEM-eket és Tier 1 világítási rendszer beszállítókat szállít.

Gyakori problémák és megoldások

• Probléma: A lencse felületén áramlási nyomok vagy hullámok jelennek meg.
• Megoldások: Növelje a penész és az olvadás hőmérsékletét; optimalizálja a kapu helyét és méretét; állítsa be a befecskendezési sebességet egy többszegmenses befecskendezési profil segítségével.
• Probléma: Buborékok vagy fekete foltok jelennek meg a lencsén belül.
• Megoldások: Ellenőrizze az anyag szárazságát (a PC anyagot 0,02% alatti nedvességtartalomig kell szárítani); távolítsa el az anyag felhalmozódását a hordóban és a melegcsatornás rendszerben; növelje az ellennyomást.
• Probléma: Karcolások vagy kilökőtűnyomok jelennek meg az objektív felületén a kilökődés során.
• Megoldás: Optimalizálja a huzatszöget és a kilökőcsap helyzetét; növelje a kilökési területet vagy használjon kilökőlemezt; permetezzen leválasztószert az üreg felületére (ellenőrizze annak hatását a fényáteresztő képességre).
• Probléma: Az optikai területen feszültség kettős törés lép fel.
• Megoldás: A töltési és tartási nyomásgörbék optimalizálása a formaáramlás elemzésével; csökkenti a szorítóerőt és a tartási nyomást; optimalizálja a hűtőrendszer kialakítását az egyenletes hűtés elérése érdekében.

Fontos szempontok:

• A formatervezés előtt adjon meg teljes 3D optikai adatokat az autófényszóró lencséjéhez, egyértelműen meghatározva az optikai felületet, a fényeloszlási követelményeket és a megjelenési szabványokat.
• Pontosan adja meg a PC-anyag minőségét és az adalékokat (pl. UV-stabilizátorok) a zsugorodás beállításához és a folyamatparaméterek meghatározásához.
• A formák tárolása és szállítása során az üreg felületét rozsdamentesen és védőfóliával kell lefedni; kerülje az optikai felülettel való érintkezést.
• Rendszeresen ellenőrizze a melegcsatorna-rendszer hőmérséklet-szabályozási pontosságát és a szelepkapu sorrendjét, hogy biztosítsa az optikai felületforma stabilitását.
• Az átlátszó alkatrészek gyártását tiszta környezetben kell végezni (10 000-es vagy magasabb osztályú tisztatér javasolt), hogy a porszennyeződés ne okozzon megjelenési hibákat.
