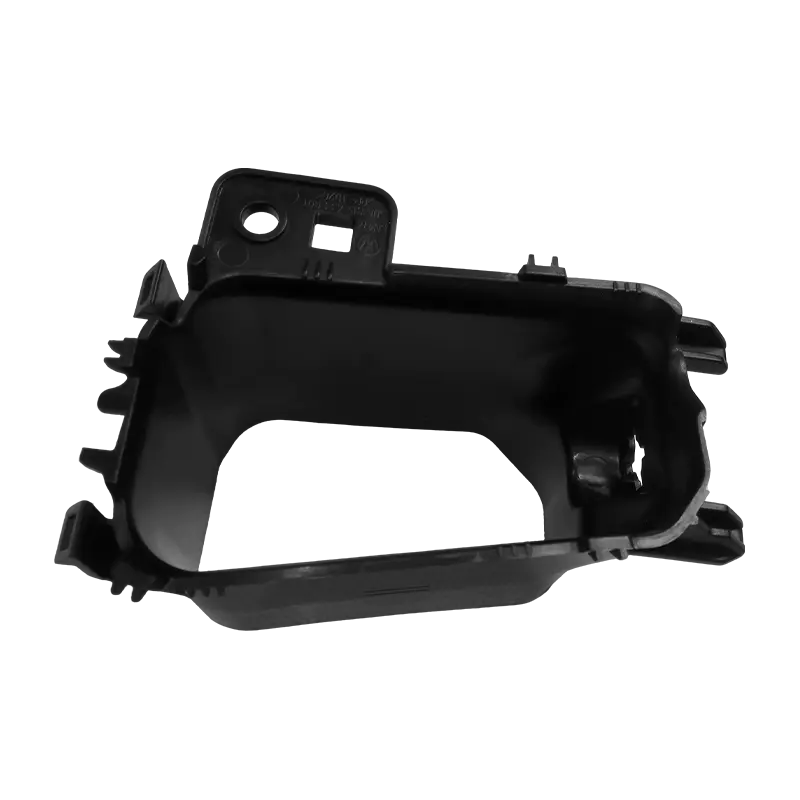

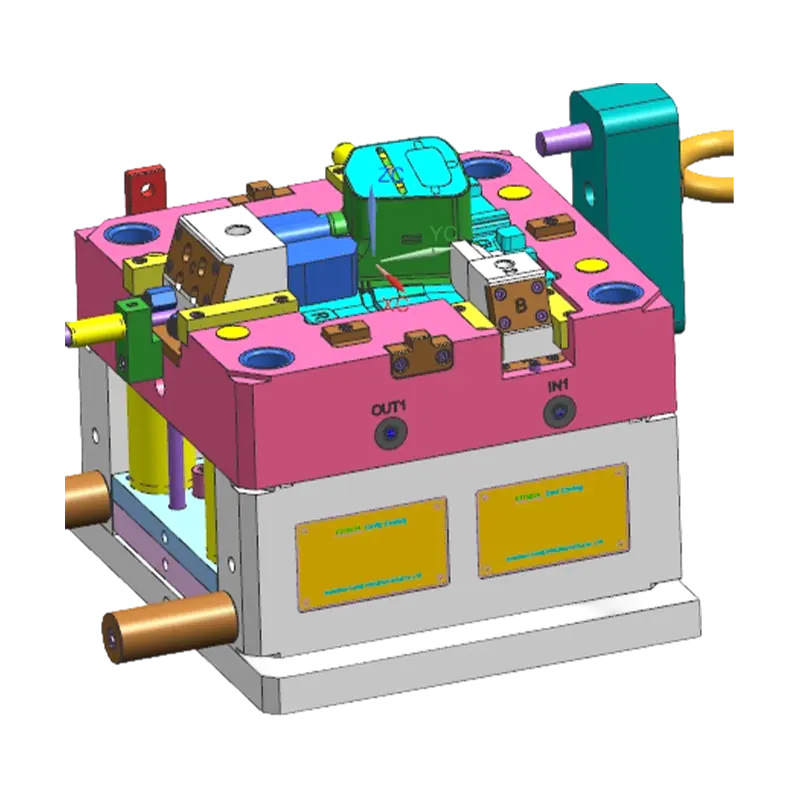

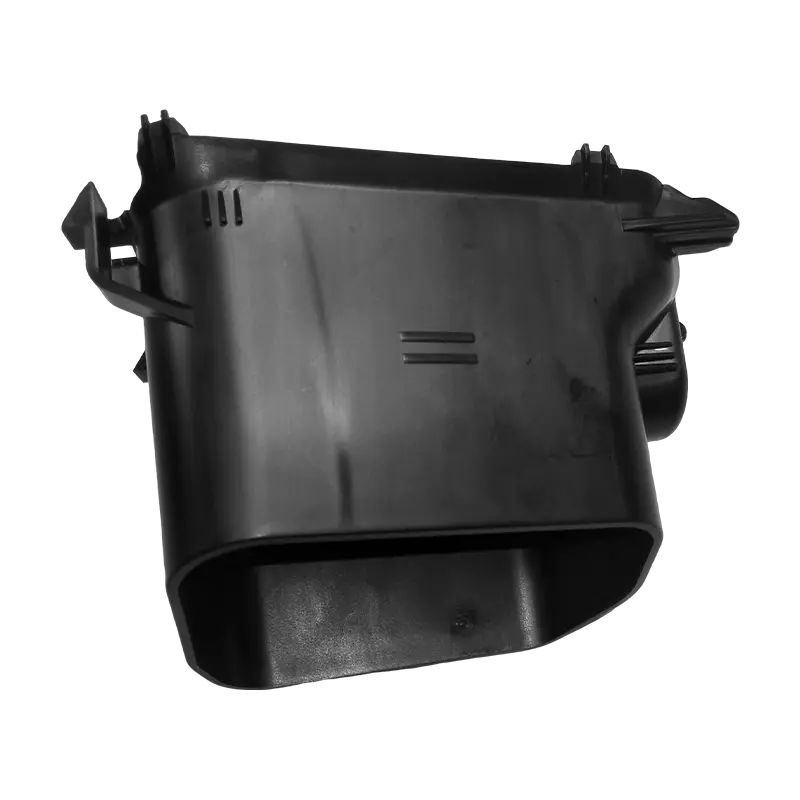

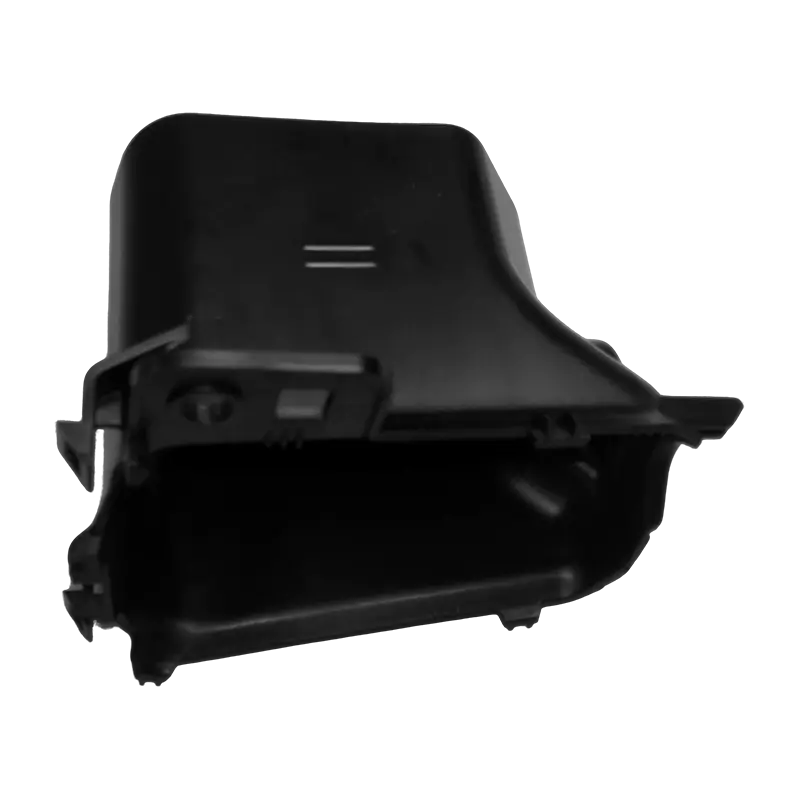

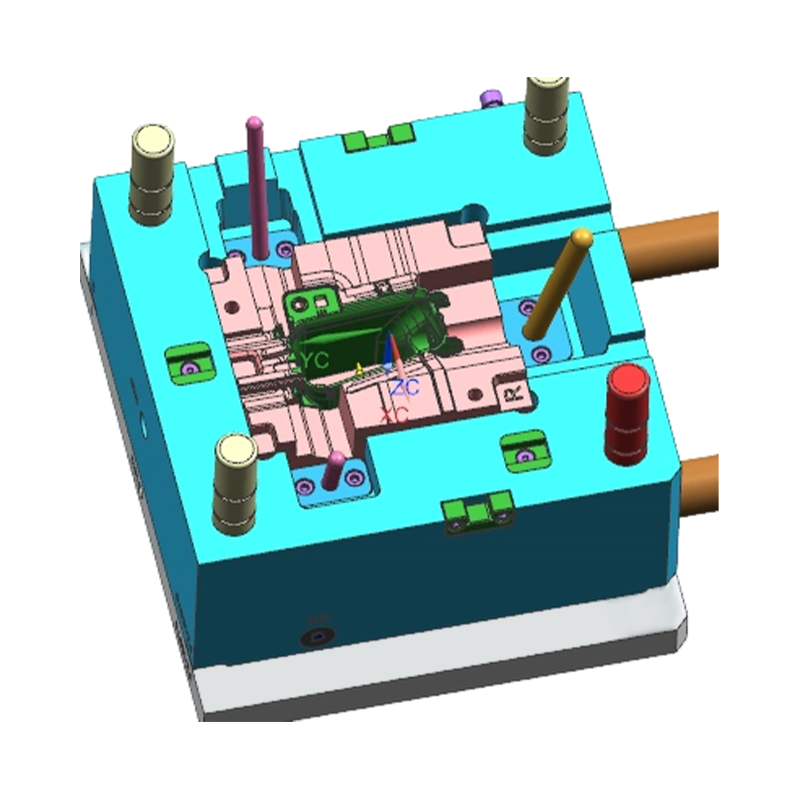

Ez a termék egy speciális fröccsöntő öntőforma, amelyet autóipari légtelenítő szerelvények gyártására terveztek. A szellőzőnyílások jellemzően több precíziós műanyag alkatrészből állnak, például lapátokból, tengelykapcsolókból, állítógombokból és házhéjból, amelyek többdimenziós légáramlási irány beállítást és precíz vezérlést igényelnek. Az öntőformát az ügyfelek által biztosított 3D rajzok vagy minták alapján fejlesztették ki, többcsúszkás, forgó maghúzó és melegcsatornás technológiákat alkalmazva olyan kényes szerkezetek kialakítására, mint a forgólapátos forgótengelyek és az összekötő rések. Több mint 15 éves exporttapasztalattal teljesítjük az európai és ázsiai OEM-követelményeket a szerszámok hosszú élettartama, az összeszerelési pontosság és a finom felületi minőség terén, biztosítva az alkatrészek cserélhetőségét és a tömeggyártás során a következetes működési érzést.
Otthon · Termék · Autóbelső műanyag alkatrészek fröccsöntő forma · Gépjárműipari klíma szellőző műanyag alkatrészek fröccsöntő forma
Nagykereskedelem Gépjárműipari klíma szellőző műanyag alkatrészek fröccsöntő forma
- Precíziós mozgásszerkezeti képesség: Jártas a precíziós illeszkedési területek kialakításában, mint például a forgólapátos forgótengelyek és az összekötő mechanizmusok. A nagy pontosságú csúszó- és betétkialakítás egyenletes, nem laza forgást biztosít az összeszerelés után.
- Többkomponensű illeszkedés pontossága: A kritikus formaméretek az IT8-IT10 tűréshatárokon belül maradnak a többrészes szellőző-szerelvényeknél, biztosítva a lapátok összehangolt szinkron nyitását/zárását.
- Felületi textúra megvalósítása: A formaüregek finom textúrájúak, magasfényűek vagy matt felületűek lehetnek, hogy megfeleljenek a belső stíluskövetelményeknek a tapintható érzés és a vizuális hatás érdekében.
- A penész élettartamának biztosítása: A kritikus alakítási területeken kopásálló acélt használnak nitridezéssel, hogy ellenálljanak a műanyagok (különösen az üvegszállal megerősített anyagok) okozta kopásnak a hosszú távú gyártás során.
- Precíziós csúszka/emelő mechanizmusok: A pontos csúszka vagy emelő kialakítás lapát forgófuratokat, rögzítőelemeket és oldalsó nyílásokat képez a házban, biztosítva a megbízható és stabil működést.
- Vékonyfalú formázási lehetőség: Az optimalizált kapukialakítás és az olvadékáramlás egyensúlya a vékonyfalú szerkezetekhez, például a lapátokhoz és az összekötő elemekhez egyenletes töltést biztosít és minimalizálja a vetemedést.
- Optimalizált hűtőrendszer: A konform hűtőcsatornákat az alkatrész falvastagsága alapján tervezték, hogy hatékonyan szabályozzák a ciklusidőt és biztosítsák a méretstabilitást.
- Cserélhető kopó alkatrészek: A nagy kopásnak kitett területeken (pl. lapátok forgáspontjai, gombhornyok) a kritikus formázóbetéteket úgy tervezték, hogy levehetők legyenek, megkönnyítve a karbantartást és csökkentve a hosszú távú költségeket.
Ezt a formát elsősorban az autók belső tereinek szellőzőrendszereinek gyártására használják, beleértve a műszerfalat, a padlókonzolt és a hátsó utastereket. Alkalmas személygépjárművekre (autók, SUV-k, MPV-k) és haszongépjárművekre, amelyeket Tier-1 autóipari beszállítóknak és OEM-eknek szállítanak.
Optimalizálja a huzatszögeket és a felületi polírozás egyenletességét a forgási területeken; ellenőrizze a csúszka illesztési hézagát a villanás/sorja elkerülése érdekében; ügyeljen arra, hogy a forgás-furat illesztési tűrés a specifikáción belül legyen.
Szigorúan szabályozza a megmunkálási pontosságot az összekötő réseknél és a lapátok összekötő furatainál; elemezze a lapát deformációját a formaáramlás elemzésével és az előre beállított ellendeformációt a formatervezésben.
Optimalizálja a súrlódó felület kialakítását a gomb és a ház érintkezési területein; szabályozza a felület érdességét és mérettűrését, hogy megfeleljen az OEM erőspecifikációinak.
- A formatervezés előtt adja meg a légtelenítő szerelvény teljes 3D-s összeállítási rajzát, hogy megerősítse az alkatrészek közötti kapcsolatokat és a mozgási útvonalakat.
- Pontosan adja meg a műanyag minőségét és az adalékanyagokat (pl. üvegszál-tartalom) a zsugorodás beállításához és az acél kiválasztásának értékeléséhez, különösen erősített anyagok esetén.
- Rendszeresen tisztítsa meg az olajmaradványokat és a törmeléket a csúszkák és az emelők területéről; ellenőrizze a kenőrendszert, hogy biztosítsa a mechanizmus zavartalan működését.
| Termék méretei | 130*142*88 |
| Termék anyaga | pp |
| Termék ára | 0,5 USD |
| Termék szállítási idő | 30 nap |
| Forma Ár | 7000 USD |
| A forma gyártási ideje | 40 nap |
| Szállítási feltételek | FOB Shang Hai |
| Fizetési feltételek | T/T |
| Penész anyag | 1,2738HH |
| Vizsgálati módszerek | CMM |
| A penész élettartama | 500k |
| Jótállási időszak | 12 hónap |
Árajánlatkérés
A Fanze T&M (Jiashan) Co., Ltd., korábban Shanghai Fanze Precision Mould (alapítva 2005-ben), egy precíziós vállalkozás, amely fröccsöntő szerszámfejlesztésre és műanyag alkatrészgyártásra specializálódott. Mi Kínai Gépjárműipari klíma szellőző műanyag alkatrészek fröccsöntő forma beszállítók és nagykereskedelmi Gépjárműipari klíma szellőző műanyag alkatrészek fröccsöntő forma vállalat, exportőr. A szingapúri precíziós technológiát és nemzetközi stratégiát kihasználva a vállalat integrálja a kutatás-fejlesztést, a szerszámtervezést, a gyártást és a fröccsöntést.
A Zhejiang tartománybeli Jiashanban található, 14 000 m²-es létesítményünk nagy teljesítményű japán és német gépeket (CNC, EDM, huzalvágás) használ, hogy teljes körű szolgáltatási láncot biztosítson: kutatás-fejlesztés, szerszámkészítés, fröccsöntés, nyomtatás és összeszerelés. IATF16949 tanúsítvánnyal rendelkezünk, és autóipari belső terekre, új energia töltőoszlopokra és háztartási készülékekre specializálódtunk. Olyan globális vezetőkkel partnerségben, mint a Land Rover, a SAIC és az ABB, világszerte exportálunk, és fejlett technológiával és szakértői menedzsmenttel szállítunk minőséget.
