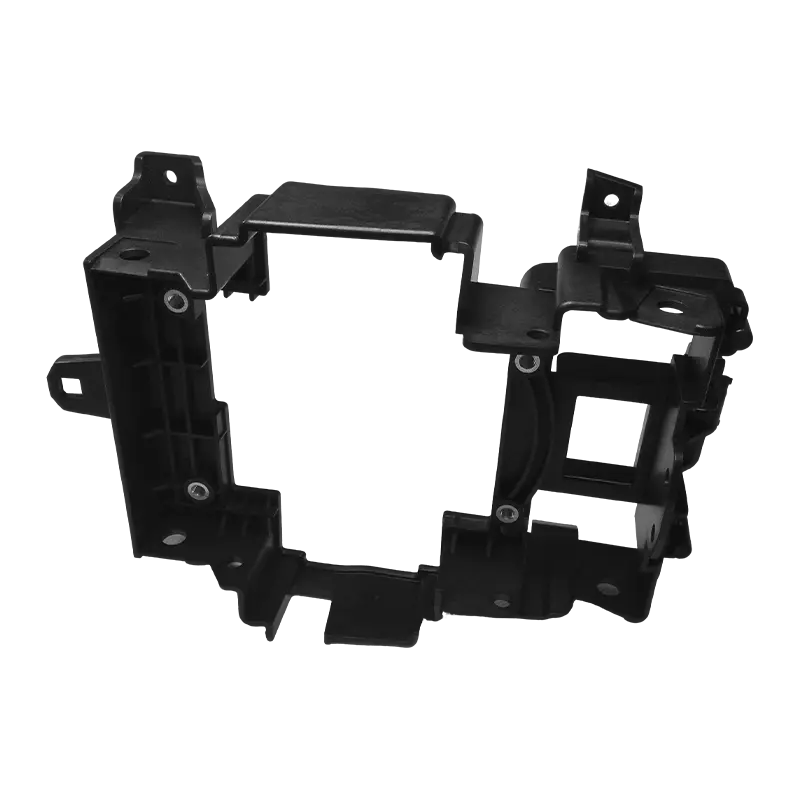

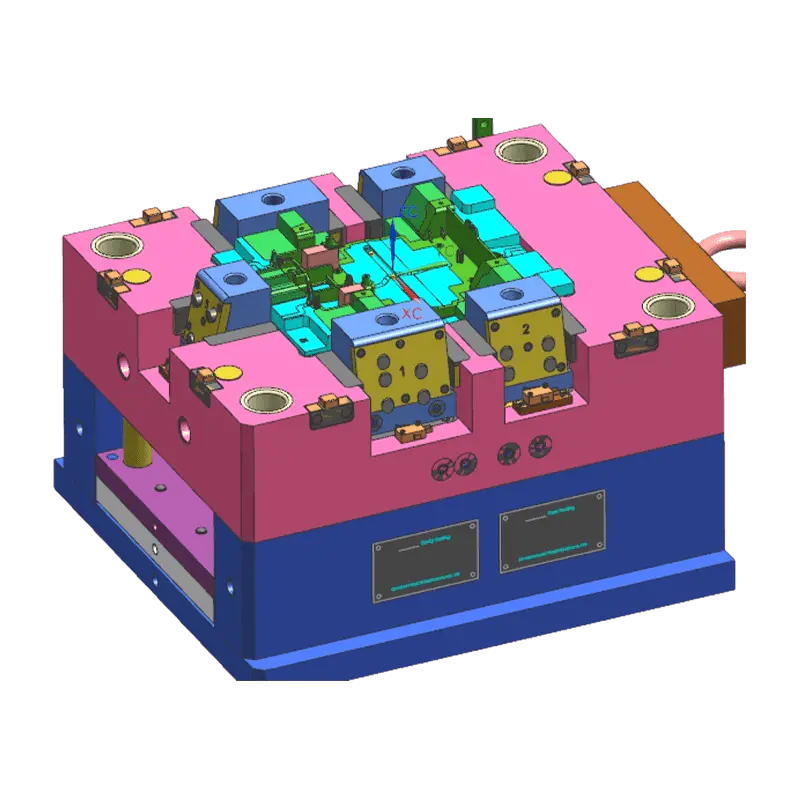

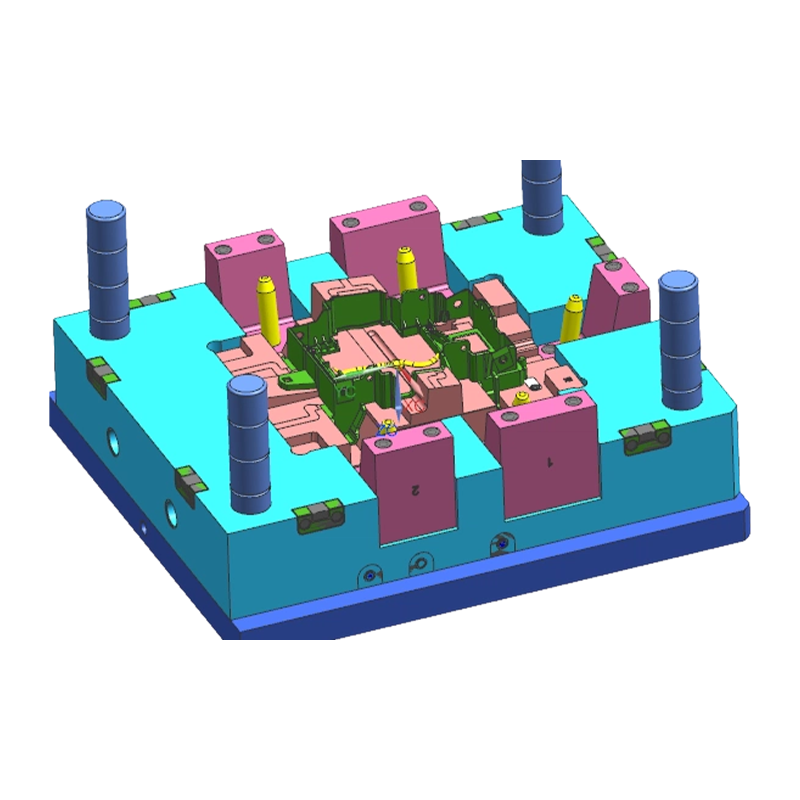

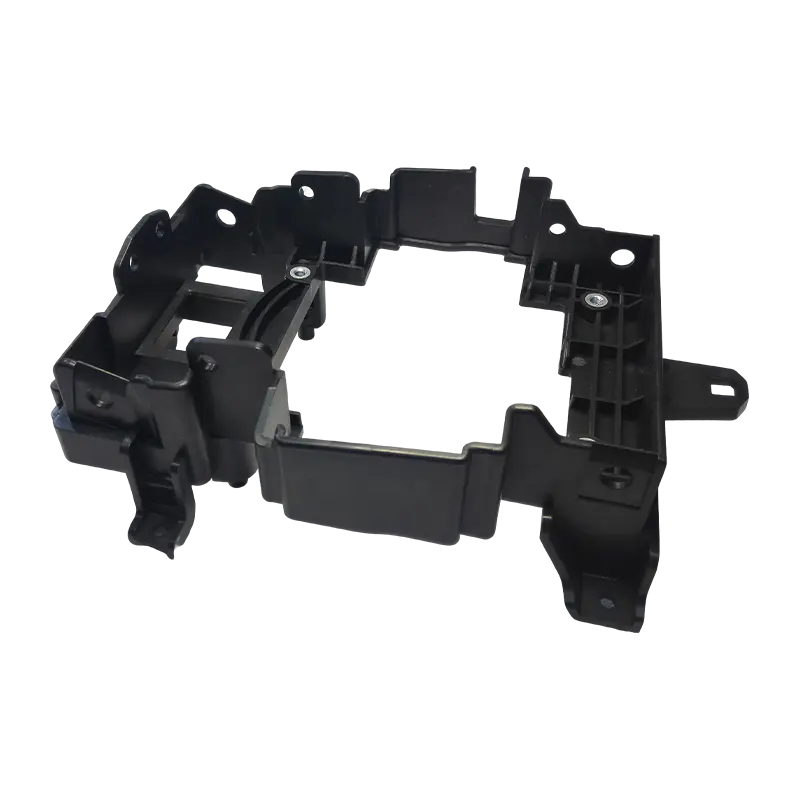

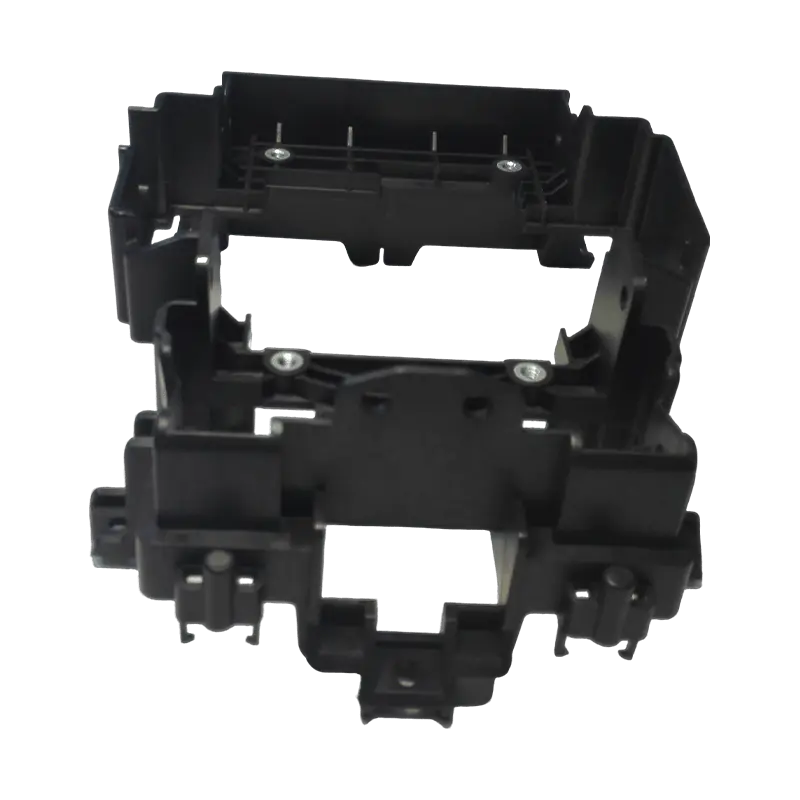

Ez a termék az autóipari funkcionális szerkezeti alkatrészformák kategóriájába tartozik, amelyeket kifejezetten a sebességváltó-váltó mechanizmusok és a környező belső tartóelemek öntésére terveztek. Mivel ezeknek a konzoloknak viselniük kell a sebességváltási műveletekből származó mechanikai igénybevételt, és el kell viselniük a kábelkötegek és a panelek terhelését, a formatervezés az öntött részek méretpontosságának és szerkezeti szilárdságának biztosítására összpontosít. Az öntőforma szerkezete gyakran többirányú maghúzási és betétes öntési technológiát foglal magában, hogy alkalmazkodjon a konzolok összetett geometriai jellemzőihez és rögzítési furataihoz. A fröccsöntő alkatrészek nagy merevségű öntőacélból készülnek, precíziós CNC megmunkálással és hőkezeléssel dolgozzák fel, biztosítva az üreg méretstabilitását a hosszú távú nagynyomású fröccsöntés során, és megakadályozva a termék deformálódását. Az öntőforma kialakítása az ügyfelek által biztosított 3D-s modellek alapján lett testreszabva, megfelel a nemzetközi fröccsöntő-szabványoknak, és jó mechanikai tulajdonságokkal rendelkező műanyag alkatrészeket állít elő, amelyek alkalmasak a későbbi termikus szegecselésre vagy csavarszerelésre.
Otthon · Termék · Autóbelső műanyag alkatrészek fröccsöntő forma · Sebességváltó konzol befecskendező forma
Nagykereskedelem Sebességváltó konzol befecskendező forma
- Strukturális integritás biztosítás: Az öntőforma kapurendszerének és hűtőköreinek optimalizálása a konzol teherbírási jellemzői alapján, hogy hatékonyan csökkentse a fröccsöntött rész maradékfeszültségét, megakadályozza a formázás utáni deformációt, és biztosítsa a szerkezeti stabilitást az összeszerelés után.
- Fit Precision Control: Lassú huzalos szikraforgácsolás és precíziós köszörülési eljárások alkalmazása a kritikus formaterületeken a rögzítőfuratok, a bepattintható illesztések és a pozicionáló oszlopok mérettűrésének szigorú ellenőrzésére, biztosítva a pontos illeszkedést a konzol és a váltómechanizmus vagy a dekorációs panelek között.
- Szabványosított exportspecifikációk: A formák tervezése és gyártása megfelel a nemzetközi szabványoknak, mint például a DIN és a HASCO. A kulcsfontosságú alkatrészek szabványos alkatrészeket használnak, megkönnyítve a karbantartást és a pótalkatrészek cseréjét a tengerentúli ügyfelek számára, csökkentve az életciklus-karbantartási költségeket.
- Alkatrész szintű szállítási képesség: Injekciós gyártási és utófeldolgozási szolgáltatások nyújtása, fémbetétek melegen olvadó beágyazásának, műanyaghegesztésnek és végösszeszerelésnek támogatása, az ügyfelek egyablakos beszerzési igényeinek kielégítése.
- Komplex geometriai öntés: A forma alkalmas összetett szerkezetek kezelésére, mint például alámetszések és sűrűn elosztott erősítő bordák. A lebontó mechanizmust megbízhatóan úgy tervezték, hogy egyenletes formázást biztosítson a termék megjelenésének károsodása nélkül.
- Anyag Property Adaptation: Alkalmas műszaki műanyagokhoz, mint például üvegszál erősítésű PA66, POM és PC/ABS. A fröccsöntött részek kopásállósággal, fáradtságállósággal és magas hőmérséklettel szembeni ellenállással rendelkeznek, alkalmasak az autók kabinjának környezetére.
- Felületkezelési előírások: A termék felülete kezelhető fényes vagy texturált az igényeknek megfelelően, kielégítve a belső esztétikai szabványokat, miközben biztosítja a szín és a textúra konzisztenciáját a többi belső komponenssel.
- Tömegtermelési stabilitás: A forma stabil gyártási ciklust kínál széles feldolgozási ablakkal, amely alkalmas nagy mennyiségű folyamatos gyártásra. A befecskendezési ciklusidőket és a hozamértékeket teszteléssel igazolták.
- Sebességváltó váltó mechanizmus: Kézi/automata sebességváltó fogantyú alapkonzolok és váltókar vezetőkonzolok gyártására használják.
- Kormányoszlop rendszer: Alkalmazható a kormányoszlop burkolat konzoljaihoz és a kombinált kapcsoló tartókonzoljaihoz.
- Középkonzol összeállítás: Középkonzol belső vázak és funkcionális alkatrészrögzítő konzolok befecskendezésére szolgál.
- Autóalkatrész ellátás: OEM-szabványú formák és fröccsöntő alkatrészek biztosítása járműgyártók és Tier 1 beszállítók számára.
A vetemedés oka elsősorban az egyenetlen hűtés vagy a molekuláris orientációs stressz. A formatervezési szakaszban formaáramlás-elemző szoftvert használunk a csomagolási és hűtési folyamatok szimulálására, a hűtőkörök differenciált megtervezésére. Speciális hűtési intézkedéseket alkalmazunk a vastag és vékony falak találkozásánál, és deformációkompenzációs tervezést alkalmazunk (deformációgátló megmunkálás), hogy hatékonyan szabályozzuk a formázás utáni síkságot és egyenességet.
Az öntőforma precíziós lapka-pozícionáló mechanizmusokat alkalmaz, és ésszerű méreteket (befogadó méreteket) tart fenn a tervezésben. A befecskendezési folyamat során optimalizáljuk a befecskendezési nyomást és sebességet, hogy megakadályozzuk az olvadék ütközését és elmozdulását a betétekkel. Ezenkívül a fémbetéteket előmelegítik, hogy javítsák a tapadást a műanyag hordozóval, biztosítva a betétek biztonságosságát és megbízhatóságát.
Több mint 15 éves penészkivitel tapasztalatunknak köszönhetően tervrajzaink és anyagjegyzékeink teljesen szabványosítottak. Az öntőacél minőségei, a hőkezelési keménységjelzők és a tartozékok specifikációi mind megfelelnek a DIN szabványoknak. Részletes penészkarbantartási kézikönyveket és alkatrészlistákat is biztosítunk, így biztosítva, hogy az ügyfelek szabványosított karbantartási műveleteket végezhessenek helyben.
| Termék méretei | 170*250*98 |
| Termék anyaga | PA6 GF30 |
| Termék ára | 1,2 USD |
| Termék szállítási idő | 30 nap |
| Forma Ár | 20 000 USD |
| A forma gyártási ideje | 45 nap |
| Szállítási feltételek | FOB Shang Hai |
| Fizetési feltételek | T/T |
| Forma anyaga | 1.2344 |
| Vizsgálati módszerek | CMM |
| A penész élettartama | 500k |
| Jótállási időszak | 12 hónap |
Árajánlatkérés
A Fanze T&M (Jiashan) Co., Ltd., korábban Shanghai Fanze Precision Mould (alapítva 2005-ben), egy precíziós vállalkozás, amely fröccsöntő szerszámfejlesztésre és műanyag alkatrészgyártásra specializálódott. Mi Kínai Sebességváltó konzol befecskendező forma beszállítók és nagykereskedelmi Sebességváltó konzol befecskendező forma vállalat, exportőr. A szingapúri precíziós technológiát és nemzetközi stratégiát kihasználva a vállalat integrálja a kutatás-fejlesztést, a szerszámtervezést, a gyártást és a fröccsöntést.
A Zhejiang tartománybeli Jiashanban található, 14 000 m²-es létesítményünk nagy teljesítményű japán és német gépeket (CNC, EDM, huzalvágás) használ, hogy teljes körű szolgáltatási láncot biztosítson: kutatás-fejlesztés, szerszámkészítés, fröccsöntés, nyomtatás és összeszerelés. IATF16949 tanúsítvánnyal rendelkezünk, és autóipari belső terekre, új energia töltőoszlopokra és háztartási készülékekre specializálódtunk. Olyan globális vezetőkkel partnerségben, mint a Land Rover, a SAIC és az ABB, világszerte exportálunk, és fejlett technológiával és szakértői menedzsmenttel szállítunk minőséget.
