Precíziós műanyag fröccsöntött alkatrészek fröccsöntéshez

Termékleírások

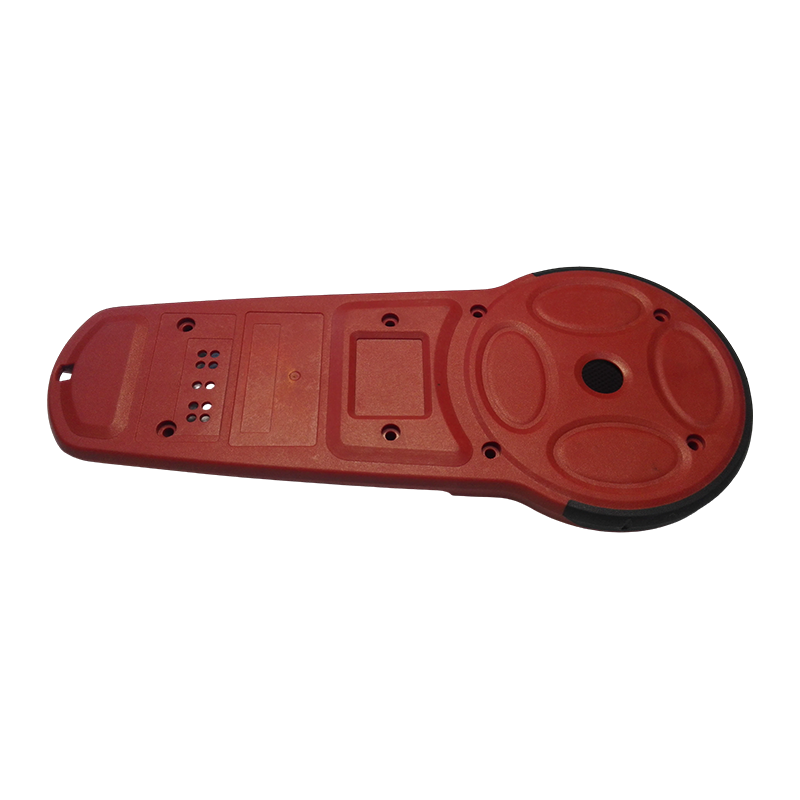

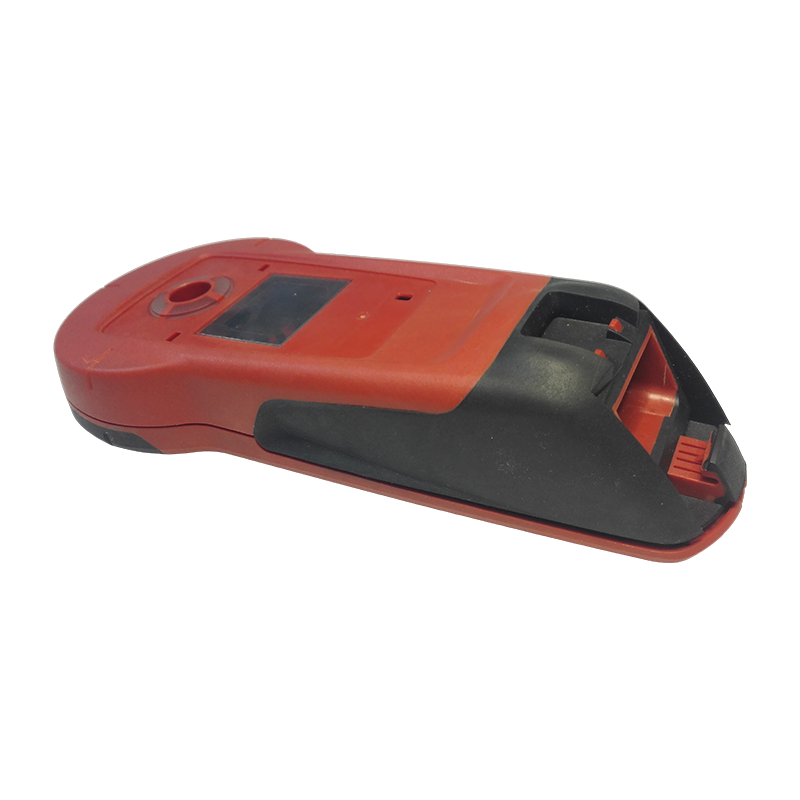

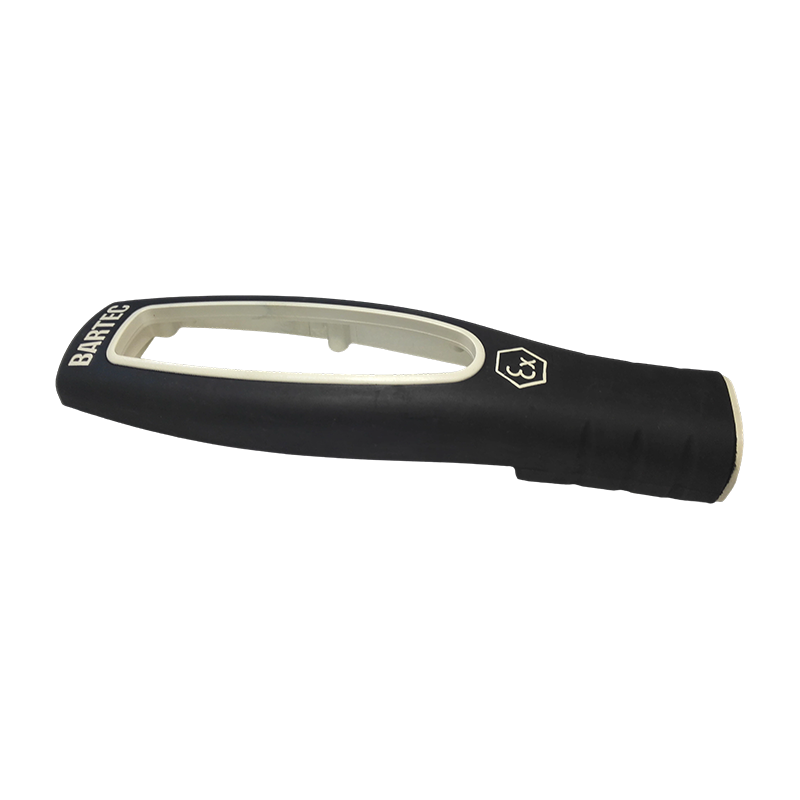

Precíziós betétes öntött és öntött műanyag alkatrészek

• Eljárástípusok: betétes fröccsöntés, ráöntés (kétlövéses vagy szekvenciális), kétszínű fröccsöntés
• Betéttípusok: fémbélyegzés, menetes sárgaréz betétek, elektródacsapok, érzékelőszondák, kábelkapcsok, NYÁK-szerelvények
• Anyagkombinációk: Merev aljzat (ABS/PC/PA) puha fröccsöntés (TPE/TPU/szilikon); fémbetétes műszaki műanyag (PP/PA/POM)
• Beillesztési pozíció pontossága: Pozíciótűrések a rajz specifikációi szerint; a kritikus helymeghatározó lapkák ±0,1 mm-es pontossággal szabályozhatók
• Tömítési teljesítmény: Overmold interfész, amely képes megfelelni az ügyfél által meghatározott pneumatikus vagy folyadékzáró vizsgálati követelményeknek; IP védettségi osztályú szerkezeti tervezés támogatott
• Felületi kidolgozás: Csúszásgátló textúra, bőrszemcsék vagy sima felület áll rendelkezésre puha fröccsöntött felületeken az ügyfél igényei szerint
• Másodlagos folyamatok: Az alkatrészek összeszerelése, az elektromos működés tesztelése és a szivárgás-/nyomásvizsgálati támogatás elérhető

Műanyag többutas csatlakozók

• Csatlakozók típusai: T-típusú póló, Y-típusú póló, kereszt négyutas, többportos elosztó csatlakozók; egyenes és könyök kombinációk egyedi alapon elérhetők
• Kompatibilis anyagok: PP, POM, PA66, PVDF, PE – a közeg típusa, az üzemi hőmérséklet és a nyomás követelményei alapján kiválasztva
• Interfész szabványok: Támogatott metrikus menetek (Mseries), NPT, BSP csőmenetek és nyomógombos gyorscsatlakozó interfészek
• Nyomásérték: Anyagtól és falvastagság-kialakítástól függően; szabványos csatlakozók, névleges 0,5–1,6 MPa
• Tömítési módszerek: Oring horony tömítés, kúpos felületű tömítés, lapos felületű tömítés – a csővezeték-rendszer követelményei szerint tervezték
• Mérettűrés: Menetes interfészek és tömítőfelületek ISO/DIN szabványok szerint; szigorú tolerancia-ellenőrzés áll rendelkezésre
• Szín és jelölés: Természetes gyanta szín vagy meghatározott színű formázás támogatott; Az áramlási irány jelölései és a specifikációs karakterek öntött formában kaphatók

Alkalmazási területek

Precíziós betétes öntött és öntött alkatrészek:

• Autóipari kábelköteg-csatlakozók, érzékelődugók és ECU-interfész felülöntött alkatrészek
• Orvosi eszközök sebészeti műszereinek fogantyúi, fecskendődugattyúi és invitro diagnosztikai berendezések, amelyek fröccsöntött részeket tartalmaznak
• Ipari vezérlőberendezések, amelyek működtetik a gombokat, a fogantyúkat és a gombbal öntött szerkezeti elemeket
• Szórakoztató elektronikai adatkábel csatlakozók, fejhallgató-dugók és töltőcsatlakozók felülöntött részei
• Az elektromos szerszámok fogantyúi, kapcsológombjai és csúszásgátló kézi alkatrészek

Műanyag többutas csatlakozók:

• Ipari folyadékvezeték-rendszerek (gáz- és folyadékáram felosztása és egyesítése)
• Gépjárműipari hűtőfolyadék-vezetékek, HVAC-rendszerek és AdBlue (karbamidoldat) csővezeték-csatlakozók
• Orvosi eszközök infúziós vezetékei, dialízisrendszerei és lélegeztetőgép pneumatikus áramköri csatlakozói
• Mezőgazdasági csepegtető öntözőrendszer áramláselosztó csatlakozói
• Víztisztító berendezések, vízadagolók és RO fordított ozmózis rendszer csővezeték csatlakozói
• Félvezető és vegyi feldolgozó berendezések, nagy tisztaságú média csőcsatlakozók (PVDF minőségű)

GYIK és műszaki megfontolások

1. kérdés: Az öntött részek lágy és kemény anyagok közötti felülete hajlamos a rétegvesztésre – hogyan biztosítható a kötési szilárdság?
A lágy-kemény anyag határfelületén lévő kötési szilárdságot az anyagok kompatibilitása, a felület geometriai kialakítása és a folyamat paraméterei befolyásolják. A kötési szilárdság javítását célzó intézkedések a következők: mechanikus reteszelő elemek tervezése az aljzaton (például alámetszések, átmenő furatok és hornyok) a fizikai tapadás kiegészítésére; olyan felülöntött anyagminőségek kiválasztása, amelyek kémiailag kompatibilisek az aljzattal (például ABS-szel párosított TPE); és optimalizálja a befecskendezési hőmérsékletet és a töltési sebességet, hogy biztosítsa a hordozófelület megfelelő nedvesítését a fröccsöntő anyaggal. A pneumatikus vagy folyadéktömör tömítési követelményekkel rendelkező alkatrészek esetében a csatlakozási felület tömítési geometriáját be kell építeni a termék tervezési szakaszába, és a formapróbákat követően szivárgásvizsgálattal kell érvényesíteni.
2. kérdés: A fémbetétek elmozdulnak vagy megdőlnek a fröccsöntés után – hogyan kezeljük ezt?
A betét elmozdulását jellemzően az öntőforma lokalizáló mechanizmusának elégtelen pontossága vagy a betétre ható túlzott befecskendezési nyomás okozza. Az ellenintézkedések közé tartozik: a formabetét rögzítőcsapjai és a betét jellemzői közötti illeszkedési tűrés optimalizálása a formazárás utáni stabil pozicionálás biztosítása érdekében; pozicionáló kapuk a befecskendezési nyomás hatásának egyenletes elosztására a betét körül; és karcsú betétekhez, például elektródacsapokhoz, amelyek kiegészítő tartószerkezeteket tartalmaznak a szerszámon belül, hogy megakadályozzák az elhajlást a befecskendezési áramlási erők hatására.
3. kérdés: A műanyag többutas csatlakozók szivárgást okoznak a szervizelés során – melyek a gyakori okok?
A szivárgás általában az alábbiak közül egy vagy több okból ered: a tömítési felület méreteltérései az illesztési tűréstartományon kívül; menetemelkedés vagy menetforma eltérés a csatlakozó és az illeszkedő szerelvény között; belső üregek vagy porozitási hibák a fröccsöntött részben, amelyek befolyásolják a fal integritását; vagy anyagduzzadás és deformáció, amelyet a kiválasztott anyag és a szállított közeg közötti összeférhetetlenség okoz. Nyomásvizsgálati szolgáltatások (hidrosztatikus vagy pneumatikus) állnak rendelkezésre a szállítás előtt, az ügyfél által meghatározott próbanyomás és tartási idő szerint, a gyártási tételek tömítésének megbízhatóságának ellenőrzése érdekében.
4. kérdés: A többutas csatlakozó interfész méreteinek meg kell felelniük az adott nemzetközi szabványoknak – hogyan igazolható ez?
A formafejlesztés megkezdése előtt az ügyfélnek be kell nyújtania a vonatkozó interfész-szabványt (például ISO 228 csőmenetek, DIN 2999, NPT az ANSI B1.20.1 szerint) az illeszkedő szerelvények vagy csatlakozók referenciamintáival vagy rajzaival együtt. Az öntőforma menetes magjait és tömítőfelületeit a megadott szabvány szerint tervezték, és a T1 minta szakaszában menetmérő vizsgálati jelentéseket és az illeszkedő alkatrészek összeállításának ellenőrzését biztosítják az interfész méreteinek megfelelőségének megerősítésére.
5. kérdés: A betétbe öntött alkatrészek elektromos funkciókat foglalnak magukban – hogyan akadályozható meg a fémbetétek oxidációja vagy szennyeződése az öntés során?
A fémbetétek, különösen a réz és az alumínium oxidációs kockázatot hordoznak a fröccsöntési eljárás megemelt hőmérséklete alatt, ami befolyásolhatja a későbbi elektromos érintkezési teljesítményt. Az intézkedések a következőket foglalják magukban: a betétek felületének tisztítása a formába való betöltés előtt az olajszennyeződés és a meglévő oxidrétegek eltávolítása érdekében; az öntőforma hőmérsékletének és a ciklusidőnek a szabályozása a betét magas hőmérsékletnek való kitettségének minimalizálása érdekében; precíziós elektromos betétek esetén pedig nikkel vagy ónozás a lapkafelületeken az oxidációval szembeni ellenállás javítása érdekében. Ahol speciális elektromos teljesítményre vonatkozó követelmények vonatkoznak, a folytonossági vizsgálat vagy a szigetelési ellenállás vizsgálata a szállítás előtt elvégezhető.

K: 10. Ha fröccsöntött alkatrészeket tartalmazó terméket szeretnék fejleszteni, milyen segítséget tud nyújtani?

Teljes körű támogatást tudunk nyújtani a termékfejlesztés áttekintésétől a szerkezeti tervezésen át a formagyártásig, a térfogat-fröccsöntésig, a nyomtatásig és az összeszerelésig. Együttműködhetünk az ügyfelekkel a termékfejlesztés korai szakaszában, hogy optimalizáljuk a terveket a költségek csökkentése és a jobb gyárthatóság érdekében.

K: 9.Mi a vállalat minőségpolitikája?

A vállalat mindig ragaszkodik a "precíziós, nagy hatékonyságú, kovácsolási minőség" minőségpolitikájához, és elkötelezett amellett, hogy fejlett technológiával és kiváló vezetői csapattal magas színvonalú szolgáltatásokat nyújtson ügyfeleinek.

K: 8. Milyen versenyelőnyei vannak a többi penészgyártó vállalkozáshoz képest?

Előnyeink a szingapúri precíziós formatechnológia, a fejlett gyártóberendezések (kiterjedten importált CNC- és fröccsöntő gépek), az átfogó egyablakos gyártási folyamat (a tervezéstől az összeszerelésig), valamint az IATF 16949 által tanúsított szigorú minőségirányítási rendszerben rejlenek.

K: 7.Kik az Ön fő vásárlói, és mely régiókba exportálják a termékeket?

Jó együttműködési kapcsolatokat alakítottunk ki jól ismert cégekkel, köztük a brit Land Rover és Triumph Motorcycles, a hazai SAIC, Changan, ABB töltőállomások és a japán Tiger Corporation. Termékeinket olyan országokba exportálják, mint Japán, Európa és az Egyesült Államok.
