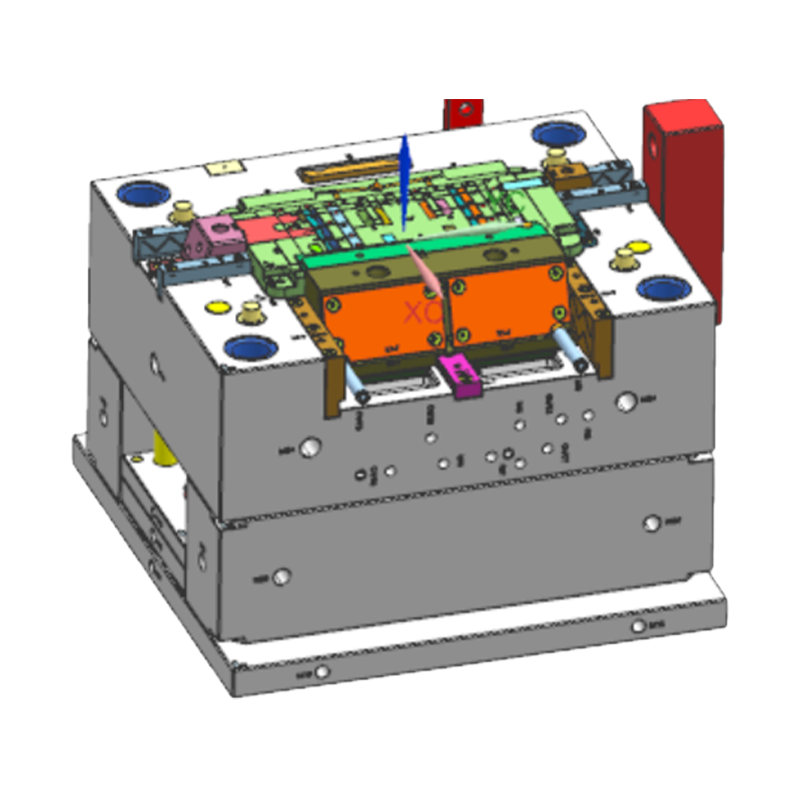

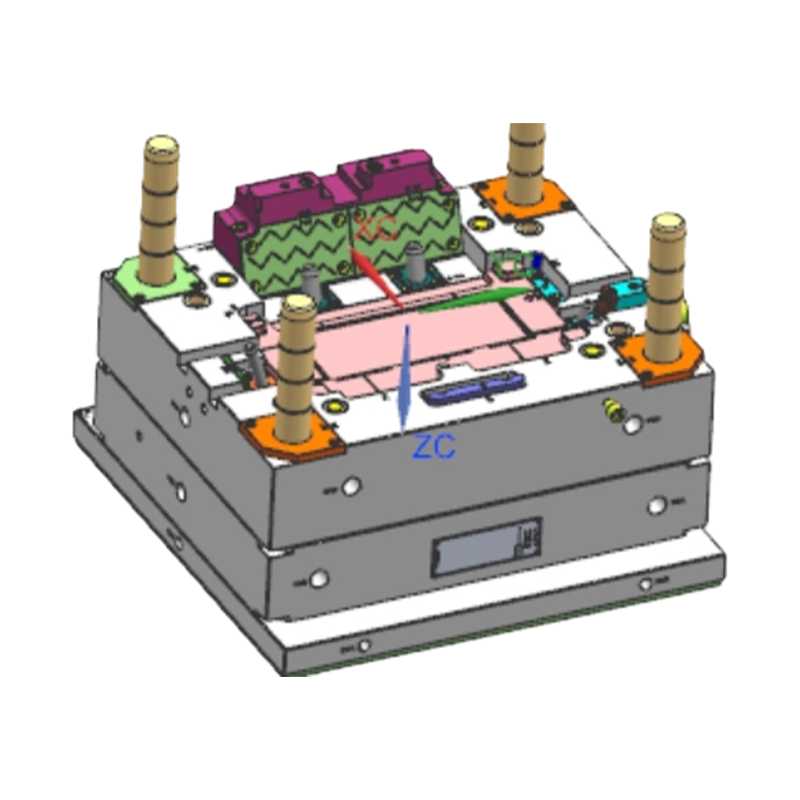

Nyomtató hátsó borítója fröccsöntő szerszám részei

Termékleírások

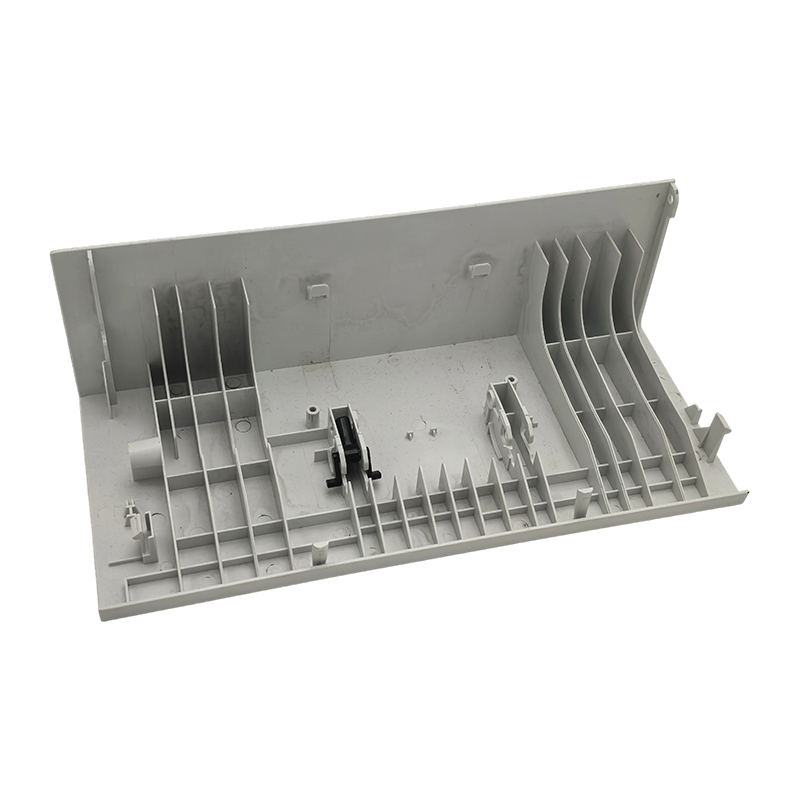

Nyomtató hátsó fedőlapja

• Kompatibilis anyagok: Lángálló ABS (UL94 V0), PC/ABS ötvözet – a lángállóságot az ütésállósággal ötvözi
• Szerkezeti jellemzők: Vékonyfalú, nagy felületű héj szellőzőnyílásokkal, interfész-kivágásokkal, papírút-nyílásokkal és bepattintható/csavaros rögzítő szerkezetekkel
• Méretpontosság: Szigorúan ellenőrzött oldalpanelekkel és alsó héjjal illeszkedik a résekhez; az összeszerelési követelmények szerint beállított elválasztó vonal pozíciók
• Felületkezelés: Textúra maratás (VDI/MoldTech szabvány) vagy festés; látható süllyedésnyomoktól, hegesztési vonalaktól és folyási nyomoktól mentes felületen
• Az összeállítás konfigurációja: Kombinált snapfit és csavaros fejrögzítés; a gyorskioldó tervezési követelmények támogatottak
• Szín: Injection molded to customerspecified color code; természetes gyanta szín vagy mesterkeverék keverés támogatott

A nyomtató műanyag alkatrészei (általános előírások)

• Kompatibilis anyagok: ABS, PC/ABS, PP, HIPS, égésgátló ABS/PC (UL94 V0/V2)
• Alkatrész típusok: Külső héjpanelek, funkcionális szerkezeti részek, papírvezetők, tintapatron rekeszek fedelek, vezérlőpanel keretek, belső szerkezeti támaszok
• Formák típusai: Single/multicavity csúszkával és emelő kilökő mechanizmusokkal; forró futórendszerek támogatottak
• Felületkezelés: Textúra maratás, tükörfényezés, festékalap felületkezelés – az alkatrész megjelenési osztályozása szerint alkalmazva
• Mérettűrés: Appearance mating surface tolerances per drawing specifications; wall thickness uniformity on thinwall parts strictly controlled
• Másodlagos folyamatok: Ultrasonic welding, snapfit assembly, label application, and multipart finished component assembly
• Tanúsított anyagok: Raw materials with UL, RoHS, and SGS certification available with supporting test documentation

Alkalmazási területek
Nyomtató hátsó fedőlapjas and Plastic Components:

• Inkjet printer body rear covers, paper tray rear stops, and ink cartridge compartment covers
• A lézernyomtató hátsó ajtajának fedelei, a papírút-hozzáférési fedelek és a festékkazetta-rekeszek ajtajai
• Többfunkciós nyomtató (MFP) lapolvasó fedele, ADF papíradagoló fedelei és oldalsó panelei
• Label printer and barcode printer body shells and media compartment covers
• Széles formátumú plotter karosszéria-burkolatok és tekercses adathordozó rekesz szerkezeti részei
• 3D printer shell panels, filament feed mechanism covers, and electronics enclosure panels

GYIK és műszaki megfontolások
Q1: Printer rear cover panels have large surface areas and show significant warpage after molding — how is this addressed?
A nagy vékonyfalú fedlappanelek vetemedése gyakori kihívás a nyomtatóház fröccsöntésében, amelyet az egyenetlen hűtés okoz, ami differenciális zsugorodást okoz az alkatrészen, a kiegyensúlyozatlan töltőáram a kapu szuboptimális elhelyezéséből eredően, és az anizotrop anyag zsugorodási jellemzői. Az ellenintézkedések a következők: CAE formaáramlás elemzés a formatervezés során a kapuk számának és elhelyezésének optimalizálása érdekében a kiegyensúlyozott feltöltéshez; conformal cooling channel design to improve cooling uniformity; precompensation geometry incorporated into mold cavity surfaces; and selection of lowshrinkage, isotropic modified ABS grades. Az iteratív T1 és T2 formapróbákat addig végezzük, amíg a vetemedés a rajz síksági tűréshatárán belül van.
2. kérdés: Hegesztési vonalak jelennek meg a nyomtató megjelenési felületein – hogyan lehet ezeket javítani?
Weld lines form at melt front convergence points and cannot be entirely eliminated in thinwall injection molded parts. A fejlesztési intézkedések a következők: kapuk áthelyezése, hogy a hegesztési vezetékeket olyan helyekre irányítsák, amelyek nem jelennek meg, például belső felületekre vagy rejtett zónákra; a formahőmérséklet és az olvadékhőmérséklet növelése az olvadék fúziós minőségének javítása érdekében a konvergenciapontokon; a helyi légtelenítés optimalizálása a hegesztési vezeték helyein a gáz beszorulásának csökkentése érdekében, ami elmélyíti a hegesztési vonal láthatóságát; and applying texture etching to appearance surfaces to visually mask residual weld line traces through surface pattern diffusion.
3. kérdés: A nyomtató műanyag alkatrészek illesztési hézagaira szigorú követelmények vonatkoznak – hogyan lehet fenntartani a méretkonzisztenciát?
A nyomtatószerelvény illesztési hézagaira vonatkozó követelmények általában ±0,3 mm-es vagy ennél kisebb tűréseket követelnek meg az illeszkedő műanyag alkatrészek között. Dimensional consistency measures include: highprecision CNC and EDM machining for mold cavity dimensions; töltse ki az első cikk ellenőrzési (FAI) és a folyamat közbeni vizsgálati protokollokat a kritikus méretek teljes vagy mintavételes vizsgálatával; Statisztikai folyamatvezérlés (SPC) a kulcsfontosságú befecskendezési folyamatparaméterekre a folyamateltolódás figyelésére; és időszakos penészüreg méret-ellenőrzés, azonnali javítási intézkedéssel, ha kopást észlel.
4. kérdés: A nyomtató műanyag alkatrészprogramjai számos szerszámot tartalmaznak – hogyan kezelhető az egyidejű fejlesztési folyamat?
A komplett nyomtató-műanyag alkatrészkészlet-fejlesztési programoknál projektmenedzsment-szemléletet alkalmazunk, egységes formafejlesztési ütemtervet készítve az ügyfél számára, amely meghatározza a tervezési lefagyási mérföldköveket, az acélbeszerzés átfutási idejét, a megmunkálási ütemtervet és az egyes szerszámokhoz tartozó formapróbaterveket. A méretekben egymástól függő részek, például a hátsó burkolatpanelek és az oldalsó panelek esetében egyidejű öntőpróbák vannak ütemezve az összeszerelési illeszkedés ellenőrzésére, megelőzve az ellenőrzési késéseket, amelyeket a szerszámok lépcsőzetes befejezése okoz. Az ügyfelek rendszeres előrehaladási jelentéseket kapnak, amelyek nyomon követik az egyes szerszámok fejlesztési állapotát.
5. kérdés: Szükségesek-e a nyomtató műanyag alkatrészei speciális biztonsági tanúsítványra, és hogyan igazodnak az anyagok?
Az európai piacokon értékesített irodai nyomtatók általában CE-tanúsítványt igényelnek, amely lefedi az alacsony feszültségről szóló irányelvet (LVD) és az elektromágneses összeférhetőségről (EMC) szóló irányelvet, a műanyag alkatrészekre pedig az RoHS anyagokra vonatkozó korlátozási követelmények és az UL94 lángkésleltetési követelmények vonatkoznak. Az ügyfél által meghatározott tanúsítási követelményeknek megfelelően tanúsított nyersanyagminőségeket biztosítunk, és az SGS anyagvizsgálati jelentéseket, az UL Yellow Card tanúsítási dokumentációt, valamint a RoHS megfelelőségi nyilatkozatokat a szállítmányozással együtt biztosítjuk az ügyfél terméktanúsítási dokumentációjának támogatására.

Q: 10. Ha fröccsöntött alkatrészeket tartalmazó terméket szeretnék fejleszteni, milyen segítséget tud nyújtani?

Teljes körű támogatást tudunk nyújtani a termékfejlesztés áttekintésétől a szerkezeti tervezésen át a formagyártásig, a térfogat-fröccsöntésig, a nyomtatásig és az összeszerelésig. Együttműködhetünk az ügyfelekkel a termékfejlesztés korai szakaszában, hogy optimalizáljuk a terveket a költségek csökkentése és a jobb gyárthatóság érdekében.

Q: 9.Mi a vállalat minőségpolitikája?

A vállalat mindig ragaszkodik a "precíziós, nagy hatékonyságú, kovácsolási minőség" minőségpolitikájához, és elkötelezett amellett, hogy fejlett technológiával és kiváló vezetői csapattal magas színvonalú szolgáltatásokat nyújtson ügyfeleinek.

Q: 8. Milyen versenyelőnyei vannak a többi penészgyártó vállalkozáshoz képest?

Előnyeink a szingapúri precíziós formatechnológia, a fejlett gyártóberendezések (kiterjedten importált CNC- és fröccsöntő gépek), az átfogó egyablakos gyártási folyamat (a tervezéstől az összeszerelésig), valamint az IATF 16949 által tanúsított szigorú minőségirányítási rendszerben rejlenek.

Q: 7.Kik az Ön fő vásárlói, és mely régiókba exportálják a termékeket?

Jó együttműködési kapcsolatokat alakítottunk ki jól ismert cégekkel, köztük a brit Land Rover és Triumph Motorcycles, a hazai SAIC, Changan, ABB töltőállomások és a japán Tiger Corporation. Termékeinket olyan országokba exportálják, mint Japán, Európa és az Egyesült Államok.
